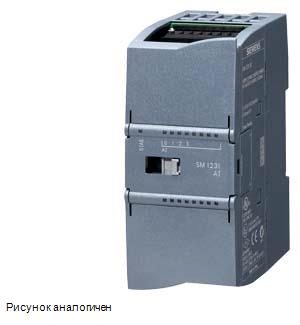

Siemens 6AG1231-5PD32-2XB0 система автоматизации

Siemens 6AG1231-5PD32-2XB0
SIEMENS · SIRIUS 6AG1231

SIPLUS S7-1200 SM 1231 RTD based on 6ES7231-5PD32-0XB0 with conformal coating, -40…+70 °C, start up -25 °C, SIMATIC S7-1200, analog input, SM 1231 RTD, 4xAI RTD module

393 057 ₸

Технические характеристики 6AG1231-5PD32-2XB0

Технические данные Siemens 6AG1231-5PD32-2XB0
ПараметрЗначение
Siemens 6AG1231-5PD32-2XB0SIPLUS S7-1200 SM 1231 RTD based on 6ES7231-5PD32-0XB0 with conformal coating, -40…+70 °C, start up -25 °C, SIMATIC S7-1200, analog input, SM 1231 RTD, 4xAI RTD module
Общая информация
Обозначение типа продуктаSM 1231, AI 4 x 16 разряд. RTD
основано на6ES7231-5PD32-0XB0
Напряжение питания
Номинальное значение (пост. ток)24 V
Входной ток
Потребление тока, тип.40 mA
из шины на задней стойке 5 В пост. тока, тип.80 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность1,5 W
Аналоговые вводы
Число аналоговых входов4; Резистивный термометр
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)±35 В
техническую единицу измерения температуры можно задатьградусов Цельсия/градусов Фаренгейта
Входные диапазоны
НапряжениеНет
ТокНет
ТермоэлементНет
Резистивный термометрДа; Датчик сопротивления: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000
СопротивлениеДа; 150 Ом, 300 Ом, 600 Ом
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Cu 10Да
Сопротивление на входе (Cu 10)10 Ω
Ni 100Да
Сопротивление на входе (Ni 100)100 Ω
Ni 1000Да
Сопротивление на входе (Ni 1000)1 000 Ω
LG-Ni 1000Да
Сопротивление на входе (LG-Ni 1000)1 000 Ω
Ni 120Да
Сопротивление на входе (Ni 120)120 Ω
Ni 200Да
Сопротивление на входе (Ni 200)200 Ω
Ni 500Да
Сопротивление на входе (Ni 500)500 Ω
Pt 100Да
Сопротивление на входе (Pt 100)100 Ω
Pt 1000Да
Сопротивление на входе (Pt 1000)1 000 Ω
Pt 200Да
Сопротивление на входе (Pt 200)200 Ω
Pt 500Да
Сопротивление на входе (Pt 500)500 Ω
Диапазоны входных параметров (номинальные значения), сопротивления
от 0 до 150 ОмДа
от 0 до 300 ОмДа
от 0 до 600 ОмДа
Термоэлемент (TC)
Температурная компенсация
параметрируемоеНет
Формирование аналоговой величины для входов
Принцип измерениявстроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)15 bit; + знак
Настраиваемое время интегрированияНет
Подавление напряжения помех для частоты помех f1 в Гц85 дБ при 50/60/400 Гц
Погрешности/точность
Погрешность температуры (относительно диапазона входных параметров) (+/-)Весь диапазон измерений 25 °C ±0,1 % / ±0,3 %
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)0,05 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. синфазные помехи120 dB
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналыДа
Диагностическая функцияДа; считываемые
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа
Диагностический светодиодный индикатор
для индикации состояния входовДа
для обслуживанияДа
Степень защиты и класс защиты
Степень защиты IPIP20
Стандарты, допуски, сертификаты
Воздействие на окружающую среду
экологическая декларация изделияДа
Потенциал парникового эффекта
потенциал парникового эффекта (общий) [экв. CO2]43,1 kg
потенциал парникового эффекта (в процессе производства) [экв. CO2]7,62 kg
потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]36 kg
потенциал парникового эффекта (по завершении срока службы) [экв. CO2]-0,544 kg
Окружающие условия
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
мин.-40 °C; = Tмин (вкл. конденсацию / мороз); пуск @ -25 °C
макс.70 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
мин.-40 °C
макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 m
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
при конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
к биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
к химически активным веществам согласно EN 60721-3-3Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
к механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
к биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
к химически активным веществам согласно EN 60721-3-6Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *
к механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
к химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Техника соединений
Требуемый передний штекерДа
Механические свойства/материалы
Материал корпуса (спереди)
ПластиковыйДа
Размеры
Ширина45 mm
Высота100 mm
Глубина75 mm
Массы
Масса, прибл.220 g
Разрешения / Сертификаты
последнее изменение:09.10.2024

Разрешения и сертификаты

General Product Approval

Manufacturer Declaration

EU declaration of conformity

UK Declaration of Conformity

China RoHS

UL

Metrological Approval

General Product Approval EMV For use in hazardous locations

EAC

KC

RCM

ATEX

IECEx

CCC

Maritime application Environment

DNV (Det Norske Veritas)

EPD Typ II/III (with life cylce assessment)

Техническая документация по 6AG1231-5PD32-2XB0
