SIEMENS · SIRIUS 5TL1692
отключ. выключатель 125 A 3-пол.+N
193 557 ₸
Технические характеристики 5TL1692-0
| Параметр | Значение |
|---|---|
| отключ. выключатель 125 A 3-пол.+N |
| версия | |
| торговая марка изделия | SENTRON |
| наименование изделия | Двухпозиционный выключатель |
| исполнение изделия | 3 НО + N |
| исполнение функции коммутации | двухпозиционный выключатель |
| Общие технические данные | |
| число полюсов | 3 |
| исполнение полюсов | 3P+N |
| устойчивость к току короткого замыкания | 10 kA |
| тип напряжения рабочего напряжения | Переменный ток |
| напряжение питания | |
| рабочее напряжение расчетное значение | 440 V |
| диапазон значений рабочей частоты | 50/60 Гц |
| класс защиты | |
| степень защиты IP | прочее |
| Коммутационная способность | |
| коммутационная способность по току расчетное значение | 0,375 kA |
| рассеивание | |
| мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс | 8,6 W |
| Главная цепь | |
| рабочий ток расчетное значение | 125 A |
| Подробнее | |
| компонент изделия сигнальная лампа | Нет |
| число замыкающих контактов | 3 |
| функция продукта | |
| функция изделия принудительное открытие (по DIN VDE 0113) | Нет |
| поперечное сечение подключаемого провода для гибкого кабеля с концевой заделкой кабеля | |
| мин. | 2,5 mm² |
| макс. | 50 mm² |
| поперечное сечение подключаемого провода при жестком проводе | |
| мин. | 2,5 mm² |
| макс. | 50 mm² |
| момент затяжки при винтовом зажиме | |
| мин. | 2,5 N·m |
| макс. | 3 N·m |
| Механическая конструкция | |
| высота | 89,8 mm |
| глубина | 74,5 mm |
| монтажная глубина | 70 mm |
| число монтажных единиц в ширину | 4 |
| Масса нетто ME | 442 g |
| окружающая температура при эксплуатации | |
| мин. | -5 °C |
| макс. | 40 °C |
| окружающая температура при хранении мин. | -25 °C |
| Дополнительная информация | |
| последнее изменение: | 04.04.2025 |
| Дата 13.04.2026 | Возможны изменения. © Copyright Siemens 2026 |
Разрешения и сертификаты
| Environment | General Product Approval | ||||
|
Environmental Confirmations |
Environmental Confirmations |
|
|
Miscellaneous |
|

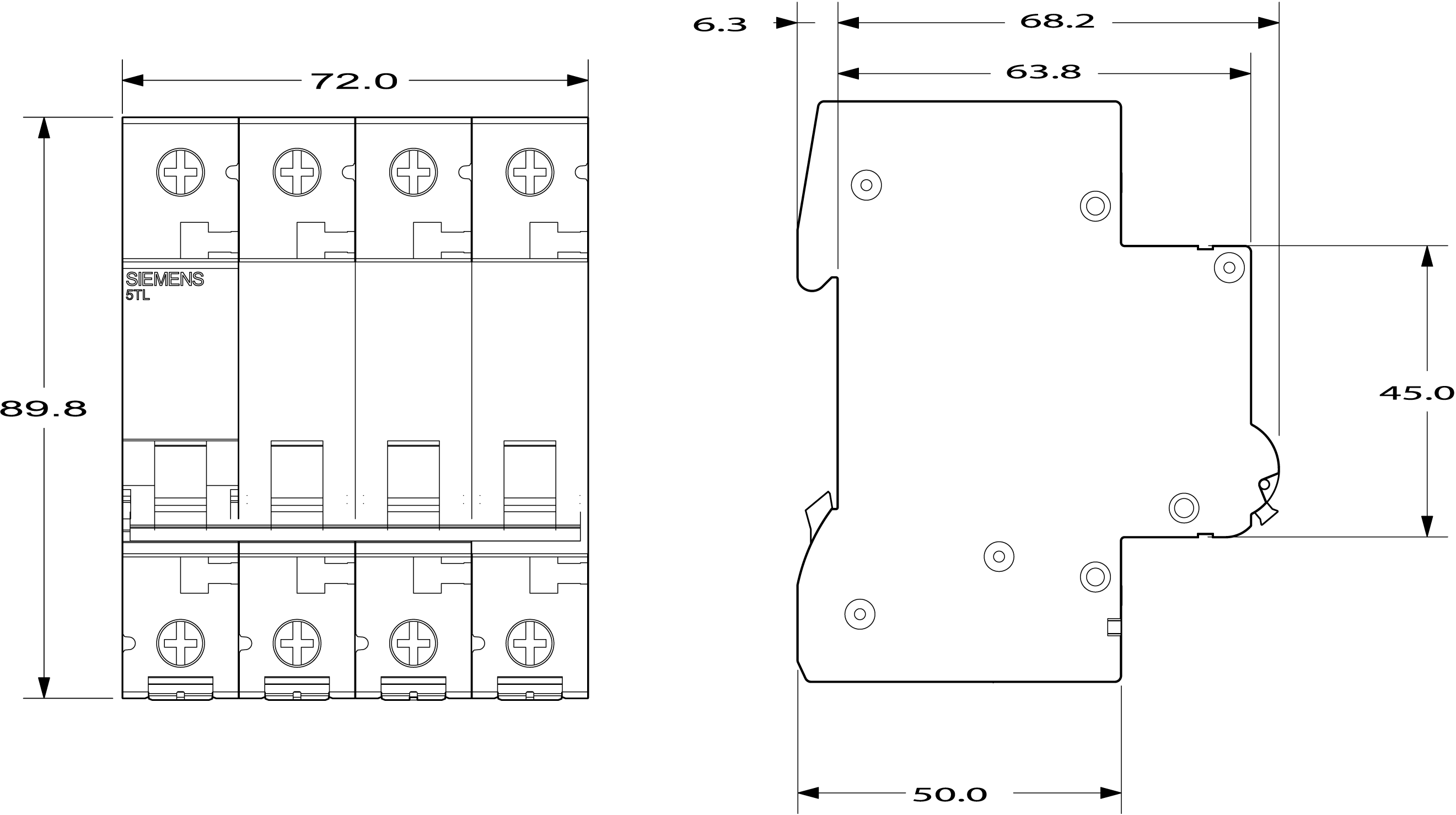

Изображения и чертежи 5TL1692-0
