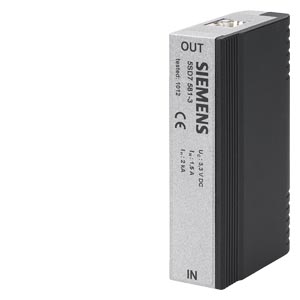

SIEMENS · SIRIUS 5SD7581
ОПН для интерфейсов Ethernet до 10 Гбит/с, вкл. POE
207 739 ₸
Технические характеристики 5SD7581-3
| Параметр | Значение |
|---|---|
| ОПН для интерфейсов Ethernet до 10 Гбит/с, вкл. POE |
| версия | |
| торговая марка изделия | SENTRON |
| наименование изделия | Устройство защиты от перенапряжений |
| исполнение изделия | Разрядник для защиты от перенапряжений 5SD7 для измерительных приборов, средств управления и регулирования |
| исполнение изделия взрывозащищенное исполнение | Нет |
| Общие технические данные | |
| полное время отключения | |
| между L и N при симметричной цепи | 1 ns |
| между L или N и PE при симметричной цепи | 100 ns |
| вносимое затухание при симметричной цепи | |
| при волновом сопротивлении 100 Ом до 5 МГц типичный | 1 dB |
| импульсный ток при (10/1000) мкс | 40 A |
| емкость между отключаемыми соединительными клеммами | |
| при симметричной цепи | 0,012 nF |
| при асимметричной цепи | 1 pF |
| уровень защиты при форме кривой импульса C2 при (10 кВ/5 кА) после сигнального заземления согласно МЭК 61643-21 | 700 V |
| категория перенапряжения | II |
| напряжение | |
| длительное рабочее напряжение | |
| при постоянном токе макс. | 3,3 V |
| остаточное напряжение между L и L | |
| при ном. отводимом импульсном токе при симметричной цепи | 15 V |
| ограничение напряжения выходного напряжения | |
| между L и L при крутизне напряжения 1 кВ/мкс при пике или статическом распределении относительно уровня опасности при симметричной цепи | 9 V |
| между L и PE при асимметричной цепи при крутизне напряжения 1 кВ/мкс при пике или статическом распределении относительно уровня опасности | 700 V |
| напряжение питания | |
| рабочее напряжение | |
| расчетное значение макс. | 3,3 V |
| класс защиты | |
| степень защиты IP | IP20 |
| Подробнее | |
| компонент изделия дистанционный сигнальный контакт | Нет |
| функция продукта | |
| функция изделия контроль ОПН | Нет |
| связи | |
| исполнение электрического соединения | RJ45 |
| Механическая конструкция | |
| высота | 25 mm |
| ширина | 102 mm |
| глубина | 65 mm |
| Масса нетто ME | 318 g |
| материал корпуса | ZnAI4Cu1 |
| условия окружающей среды | |
| окружающая температура при эксплуатации | |
| мин. | 40 °C |
| макс. | 85 °C |
| Дополнительная информация | |
| последнее изменение: | 11.04.2025 |
| Дата 27.03.2026 | Возможны изменения. © Copyright Siemens 2026 |
Разрешения и сертификаты
| Environment | General Product Approval | other | |||
|
Environmental Confirmations |
Environmental Confirmations |
Confirmation |
|
|
|
| other | |||||
|
Confirmation |
|||||
Изображения и чертежи 5SD7581-3
Техническая документация по 5SD7581-3
- MAN_L1V30836901A-01_en_en-US.pdfразмер: 47.57 Мб, страниц: 3
