SIEMENS · SIRIUS 5SD7414

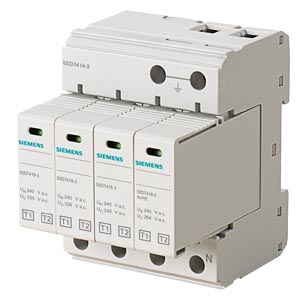

молниезащитный разрядник T1/T2, UN 240/400 В, UC 335/264 В AC, втычные защитные модули, схема 3+1 (TN-S, TT), ширина 72 мм
471 156 ₸
Технические характеристики 5SD7414-2
| Параметр | Значение |
|---|---|
![]() | молниезащитный разрядник T1/T2, UN 240/400 В, UC 335/264 В AC, втычные защитные модули, схема 3+1 (TN-S, TT), ширина 72 мм |
| общие характеристики | |
| стандарт | МЭК 61643-11: 2011, EN 61643-11: 2012 |
| наименование изделия | Устройство защиты от перенапряжений |
| классификация УЗИП согласно EN 61643-11 | |
| категория испытаний I, тип 1 | Да |
| категория испытаний II, тип 2 | Да |
| категория испытаний III, тип 3 | Нет |
| число портов УЗИП | 1 |
| исполнение изделия | Комбинированный отвод |
| исполнение полюсов | 3+N/PE |
| обозначение цепей защиты | L-N, L-PE, N-PE |
| принадлежности | 3 x 5SD7418-3 + 1 x 5SD7418-2 |
| материал корпуса | PA 6.6 / PBT |
| типоразмер ограничителя перенапряжений | 4 TE |
| степень загрязнения | 2 |
| категория перенапряжения согласно МЭК 61010-1 | III |
| степень защиты IP при подключении всех клемм | IP20 |
| ударное ускорение | 30 gn |
| виброускорение при 5 Гц ... 500 Гц длительностью не более 2,5 ч на каждую ось | 7,5 gn |
| относительная атмосферная влажность при эксплуатации | 5 ... 95 % |
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| ширина | 71,2 mm |
| высота | 89,9 mm |
| глубина | 77,5 mm |
| Электрические характеристики | |
| тип распределительной системы | TT, TN-S |
| рабочее напряжение | |
| при переменном токе | 230 V |
| диапазон значений рабочей частоты | 50/60 Гц |
| длительное рабочее напряжение | |
| при переменном токе макс. | 335 V |
| между N и PE при переменном токе макс. | 264 V |
| между L и (PE)N при переменном токе макс. | 335 V |
| потребляемая полная мощность макс. | 810 mVA |
| разрядный импульсный ток, суммарный при (8/20) мкс | 50 kA |
| разрядный импульсный ток | |
| между L и (PE)N при (8/20) мкс | 12,5 kA |
| между L и N при (8/20) мкс | 50 kA |
| между L и PE при (8/20) мкс | 50 kA |
| между L и PE при (8/20) мкс | 12,5 kA |
| между N и PE при (8/20) мкс | 50 kA |
| между N и PE при (8/20) мкс | 50 kA |
| суммарный ток грозового импульса при (10/350) мкс | 50 kA |
| пиковое значение тока молнии при (10/350) мкс | |
| пиковое значение тока молнии между L и PE | 12,5 kA |
| пиковое значение тока молнии между N и PE | 50 kA |
| пиковое значение тока молнии между L и N | 12,5 kA |
| заряд молнии при (10/350) мкс | |
| заряд молнии между L и N | 6,25 A·s |
| заряд молнии между L и PE | 6,25 A·s |
| заряд молнии между N и PE | 25 A·s |
| удельная энергия молнии при (10/350) мкс | |
| между L и N | 39 kJ/? |
| между L и PE | 39 kJ/? |
| между N и PE | 625 kJ/? |
| способность гашения тока последействия | |
| между N и PE | 100 A (264 В перем. тока) |
| выдерживаемый ток короткого замыкания (SCCR) при 264 В | 25 kA |
| уровень защиты | |
| между L и N макс. | 1,2 kV |
| между L и PE макс. | 2 kV |
| между N и L | 1,2 kV |
| между N и PE макс. | 1,7 kV |
| между PE и N или L | 1,7 kV |
| остаточное напряжение | |
| между L и (PE)N | |
| при ном. значении отводимого импульсного тока макс. | 1,2 kV |
| при 10 кА макс. | 1,1 kV |
| при 5 кА макс. | 1 kV |
| при 3 кА макс. | 0,9 kV |
| между L и PE | |
| при ном. значении отводимого импульсного тока макс. | 2 kV |
| при 10 кА макс. | 1,5 kV |
| при 5 кА макс. | 1,2 kV |
| при 3 кА макс. | 1,1 kV |
| между N и PE | |
| при ном. значении отводимого импульсного тока макс. | 0,6 kV |
| при 10 кА макс. | 0,5 kV |
| при 5 кА макс. | 0,5 kV |
| при 3 кА макс. | 0,4 kV |
| порог срабатывания по импульсному напряжению при 6 кВ при (1,2/50) мкс | |
| между N и PE | 1,7 kV |
| время срабатывания | |
| между L и (PE)N | 25 ns |
| между N и PE | 100 ns |
| регулируемый коэффициент чувствительности тока расцепления | 1,6 |
| исполнение устройства защиты при соединении открытым треугольником | 80 A перем. тока (gG) |
| исполнение устройства защиты при T-образном соединении | 160 A перем. тока (gG) |
| Подсоединения/ клеммы | |
| исполнение электрического соединения | Винтовой зажим |
| длина зачистки изоляции | 16 mm |
| момент затяжки | 4,3 ... 4,7 N·m |
| поперечное сечение подключаемого провода | |
| для тонкопроволочного кабеля | 1,5 ... 25 mm² |
| при жестком проводе | 1,5 ... 35 mm² |
| тонкопроволочный | 1,5 ... 25 mm² |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | 15 ... 2 |
| исполнение резьбы соединительного болта | M5 |
| исполнение сигнала | оптический |
| Indicator/remote signaling | |
| компонент изделия дистанционный сигнальный контакт | Нет |
| NEMA/UL - Data | |
| тип распределительной системы | TT, TN-S |
| время отклика на временное испытательное перенапряжение | |
| при контрольном напряжении TOV (L-N) | 415 В перем. тока (5 с / withstand mode) |
| при контрольном напряжении TOV (N-PE) | 1200 V (200 ms / withstand mode) |
| окружающая температура | |
| при эксплуатации | -40 ... +80 °C |
| при хранении | -40 ... +80 °C |
| класс пожаростойкости согласно UL 94 | V0 |
| Дополнительная информация | |
| последнее изменение: | 08.04.2025 |
| Дата 11.04.2026 | Возможны изменения. © Copyright Siemens 2026 |
