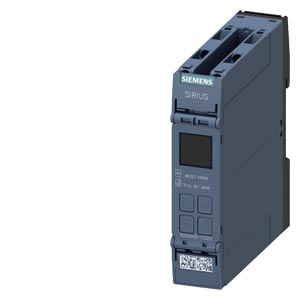

SIEMENS · SIRIUS 3UG5643
digital monitoring relay current, active current, voltage, cos-phi and power monitoring 90 to 690 V AC with internal power supply 0.05 to 10 A 90 .. 690 V AC, 50 .. 60 Hz ON delay and tripping delay 0.1..999.9 s 2 changeover contacts screw terminal
105 217 ₸
Технические характеристики 3UG5643-1CS20
| Параметр | Значение |
|---|---|
 | digital monitoring relay current, active current, voltage, cos-phi and power monitoring 90 to 690 V AC with internal power supply 0.05 to 10 A 90 .. 690 V AC, 50 .. 60 Hz ON delay and tripping delay 0.1..999.9 s 2 changeover contacts screw terminal |
| Сведения об изделии | |
| торговая марка изделия | SIRIUS |
| наименование типа изделия | 3UG5 |
| Общие технические данные | |
| исполнение дисплея | LCD |
| мощность потерь [Вт] макс. | 2 W |
| мощность потерь [ВА] макс. | 5,1 VA |
| напряжение развязки для категории перенапряжения III согласно МЭК 60664 | |
| при степени загрязнения 2 расчетное значение | 690 V |
| при степени загрязнения 3 расчетное значение | 690 V |
| степень загрязнения | 3 |
| выдерживаемое импульсное напряжение расчетное значение | 6 kV |
| ударопрочность согласно МЭК 60068-2-27 | полуволна синусоиды 15 г / 11 мсек |
| вибропрочность согласно МЭК 60068-2-6 | f = 4 ... 5,81 Hz, dmax = 15 mm; f = 5,81 ... 500 Hz, Amax = 20 m/s²; 10 cycles |
| механический ресурс (циклов) типичный | 10 000 000 |
| электрический ресурс (циклов) при AC-15 при 230 В типичный | 100 000 |
| тепловой ток контактного коммутационного элемента макс. | 5 A |
| справочный идентификатор согласно МЭК 81346-2:2009 | K |
| относительная воспроизводимость | 1 % |
| Директива RoHS (дата) | 06/01/2023 |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 |
| Масса нетто ME | 0,178 kg |
| Продуктивная функция | |
| функция изделия | |
| определение чередования фаз | Нет |
| обнаружение потери фазы | Нет |
| обнаружение асимметрии | Нет |
| обнаружение макс. тока, 1 фаза | Да |
| обнаружение мин. тока 1, фаза | Да |
| принцип рабочего/ замкнутого тока, регулируемый | Да |
| автоматический сброс | Да |
| ручной сброс | Да |
| Цепь тока управления/ управление | |
| тип напряжения оперативного напряжения питания | Переменный ток |
| оперативное напряжение питания расчетное значение | 90 ... 690 V |
| оперативное напряжение питания при переменном токе | |
| при 50 Гц расчетное значение | 90 ... 690 V |
| при 60 Гц расчетное значение | 90 ... 690 V |
| оперативное напряжение питания при постоянном токе расчетное значение | 90 ... 690 V |
| частота напряжения питания для цепи вспомогательного и оперативного тока расчетное значение | 50 ... 60 Hz |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе | |
| исходное значение | 0,85 |
| конечное значение | 1,1 |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц | |
| исходное значение | 0,85 |
| конечное значение | 1,1 |
| коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц | |
| исходное значение | 0,85 |
| конечное значение | 1,1 |
| Напряжение питания | |
| частота напряжения питания расчетное значение | 70 ... 15 Hz |
| Измерительная цепь | |
| вид тока для контроля | Переменный ток |
| измеряемый ток | 0,05 ... 10 A |
| измеряемое напряжение при переменном токе | 76 ... 760 V |
| регулируемый порог срабатывания по току длительностью не более 5 с | 15 A |
| регулируемое время задержки срабатывания | |
| при пуске | 0 ... 999,9 s |
| при превышении/ недостижении предельного значения | 0 ... 999,9 s |
| регулируемый гистерезис переключения для измеряемого значения тока | 0 ... 5 000 mA |
| время автономной работы при отказе сети мин. | 20 ms |
| точность цифрового индикатора | +/-1 Digit |
| Точность | |
| относительная точность измерений | 10 % |
| Связь/ протокол | |
| протокол поддерживается протокол IO-Link | Нет |
| Вспомогательный контур | |
| число размыкающих контактов с задержкой срабатывания | 0 |
| число замыкающих контактов с задержкой срабатывания | 0 |
| число переключающих контактов с задержкой срабатывания | 2 |
| частота коммутации с контактором 3RT2 макс. | 5 000 1/h |
| Цепь главного тока | |
| число полюсов для главной цепи | 1 |
| рабочее напряжение расчетное значение | 90 ... 690 V |
| допустимый ток длительной нагрузки выходного реле при AC-15 | |
| при 250 В при 50/60 Гц | 3 A |
| при 400 В при 50/60 Гц | 3 A |
| допустимый ток длительной нагрузки выходного реле при DC-13 | |
| при 24 В | 1 A |
| при 125 В | 0,2 A |
| при 250 В | 0,1 A |
| рабочий ток при 17 В мин. | 5 mA |
| ток длительной нагрузки плавкой вставки предохранителя DIAZED выходного реле | 6 A |
| Электромагнитная совместимость | |
| наведение кондуктивных помех | |
| вследствие импульса согласно МЭК 61000-4-4 | 2 kV |
| вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 | 2 kV |
| вследствие линейного перенапряжения согласно МЭК 61000-4-5 | 1 кВ |
| наведение полевых помех согласно МЭК 61000-4-3 | 10 В/m |
| электростатический разряд согласно МЭК 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ |
| Разделение потенциала | |
| гальваническая развязка | |
| между входом и выходом | Да |
| между выходами | Да |
| между источником питания и прочими цепями | Да |
| Подсоединения/ клеммы | |
| компонент изделия съемная клемма для цепи вспомогательного и оперативного тока | Да |
| исполнение электрического соединения | винтовой зажим |
| вид подключаемых сечений проводов | |
| однопроводной | 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| тонкопроволочный с концевой заделкой кабеля | 1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²) |
| для проводов американского калибра (AWG) однопроводной | 1x (20 ... 12), 2x (20 ... 14) |
| поперечное сечение подключаемого провода | |
| однопроводной | 0,5 ... 4 mm² |
| тонкопроволочный с концевой заделкой кабеля | 0,5 ... 4 mm² |
| номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода | |
| однопроводной | 20 ... 12 |
| момент затяжки при винтовом зажиме | 0,6 ... 0,8 N·m |
| Монтаж/ крепление/ размеры | |
| монтажное положение | любой |
| вид креплений | Винтовое и защёлкивающееся крепление |
| высота | 100 mm |
| ширина | 22,5 mm |
| глубина | 90 mm |
| необходимое расстояние | |
| при последовательном монтаже | |
| вперед | 0 mm |
| назад | 0 mm |
| вверх | 0 mm |
| вниз | 0 mm |
| вбок | 0 mm |
| до заземленных компонентов | |
| вперед | 0 mm |
| назад | 0 mm |
| вверх | 0 mm |
| вбок | 0 mm |
| вниз | 0 mm |
| до компонентов, находящихся под напряжением | |
| вперед | 0 mm |
| назад | 0 mm |
| вверх | 0 mm |
| вниз | 0 mm |
| вбок | 0 mm |
| Условия окружающей среды | |
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 m |
| окружающая температура | |
| при эксплуатации | -25 ... +60 °C |
| при хранении | -40 ... +80 °C |
| при транспортировке | -40 ... +80 °C |
| Дополнительная информация | |
| последнее изменение: | 04.04.2026 |
| Дата 11.04.2026 | Возможны изменения. © Copyright Siemens 2026 |
