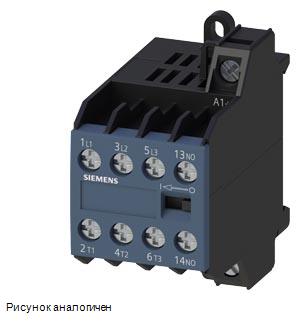

SIEMENS · SIRIUS 3TG1010
Реле мощности, AC-3 8,4 A, 4 кВт/400 В 4 НО, 110 В AC, 45–450 Гц 3-полюсный, винтовой зажим
16 268 ₸
Технические характеристики 3TG1010-0AG2
| Параметр | Значение |
|---|---|
| Реле мощности, AC-3 8,4 A, 4 кВт/400 В 4 НО, 110 В AC, 45–450 Гц 3-полюсный, винтовой зажим |
| Сведения об изделии | |
| потребляемая активная мощность | 4 W |
| справочный идентификатор согласно МЭК 81346-2:2009 | K |
| Директива RoHS (дата) | 07/01/2006 |
| Масса нетто ME | 0,16 kg |
| окружающая температура при эксплуатации | -25 ... +55 °C |
| число полюсов | 4 |
| число замыкающих контактов для главных контактов | 3 |
| число размыкающих контактов для главных контактов | 0 |
| тип напряжения | перем. ток |
| рабочий ток | |
| при AC-1 при 400 В расчетное значение | 20 A |
| при AC-3 при 400 В расчетное значение | 8,4 A |
| при AC-3e при 400 В расчетное значение | 6,4 A |
| рабочая мощность | |
| при AC-3 при 400 В расчетное значение | 4 kW |
| при AC-3e при 400 В расчетное значение | 3 kW |
| оперативное напряжение питания при переменном токе | |
| при 50 Гц расчетное значение | 110 V |
| при 60 Гц расчетное значение | 110 V |
| частота напряжения питания для цепи вспомогательного и оперативного тока расчетное значение | 45 ... 450 Hz |
| число размыкающих контактов для вспомогательных контактов | 0 |
| число замыкающих контактов для вспомогательных контактов | 1 |
| число переключающих контактов для вспомогательных контактов | 0 |
| вид креплений последовательный монтаж | Да |
| вид креплений | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм |
| высота | 62 mm |
| ширина | 36 mm |
| глубина | 60 mm |
| исполнение электрического соединения | |
| для главной цепи | винтовой зажим |
| для цепи вспомогательного и оперативного тока | винтовой зажим |
| Безопасность | |
| функция изделия | |
| принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1 | Нет |
| пригодно для функции безопасности | Да |
| срок службы макс. | 20 a |
| доля опасных отказов | |
| при низкой приоритетности запроса согласно SN 31920 | 40 % |
| при высокой приоритетности запроса согласно SN 31920 | 73 % |
| значение В10 при высокой приоритетности запроса согласно SN 31920 | 400 000 |
| частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 | 100 1/s |
| ISO 13849 | |
| тип устройства согласно ISO 13849-1 | 3 |
| запас при расчете параметров согласно ISO 13849-2 необходимые | Да |
| IEC 61508 | |
| тип защитного устройства согласно МЭК 61508-2 | тип A |
| Электрическая безопасность | |
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP00 |
| Дополнительная информация | |
| последнее изменение: | 09.04.2026 |
| Дата 11.04.2026 | Возможны изменения. © Copyright Siemens 2026 |
Разрешения и сертификаты
| Environment | General Product Approval | ||||
|
Environmental Confirmations |
|
|
|
|
|
| Test Certificates | other | ||||
|
Type Test Certificates/Test Report |
Special Test Certificate |
Miscellaneous |
|
Confirmation |
Confirmation |
