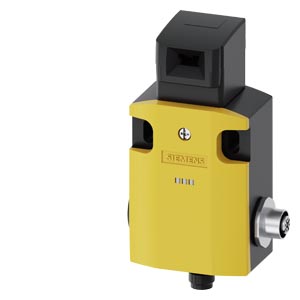

SIEMENS · SIRIUS 3SF1124
Позиционный выключатель безопасности с отдельным исполнительным механизмом 5 направлений подвода металлический корпус, ширина 56 мм ASIsafe встроено Состояние AS-i: 1:F-IN1, 2:F-IN2 3:AS-i/FAULT Контакты зависимого действия 1 НЗ со штекером M12 4-пол. Канал 1 на НЗ, канал 2 на гнездовой контакт М12 справа
163 359 ₸
Технические характеристики 3SF1124-1QV10-1BA2
| Параметр | Значение |
|---|---|
| Позиционный выключатель безопасности с отдельным исполнительным механизмом 5 направлений подвода металлический корпус, ширина 56 мм ASIsafe встроено Состояние AS-i: 1:F-IN1, 2:F-IN2 3:AS-i/FAULT Контакты зависимого действия 1 НЗ со штекером M12 4-пол. Канал 1 на НЗ, канал 2 на гнездовой контакт М12 справа |
| Сведения об изделии | |
| торговая марка изделия | SIRIUS |
| наименование изделия | Механические защитные выключатели |
| наименование типа изделия | 3SF11 |
| заводской номер изделия | |
| опциональных исполнительных элементов | 3SE5000-0AV01 Стандартный исполнительный механизм, 3SE5000-0AV02 Исполнительный механизм с вертикальным креплением, 3SE5000-0AV03 Исполнительный механизм с поперечным креплением, 3SE5000-0AV04 Радиусный исполнительный механизм слева, 3SE5000-0AV05 Универсальный исполнительный механизм, 3SE5000-0AV06 Радиусный исполнительный механизм справа |
| пригодность к использованию защитный выключатель | Да |
| Общие технические данные | |
| функция изделия принудительное открытие | Да |
| напряжение развязки расчетное значение | 30 V |
| степень загрязнения | класс 3 |
| выдерживаемое импульсное напряжение расчетное значение | 0,8 kV |
| ударопрочность согласно МЭК 60068-2-27 | 30 g / 11 мс |
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г |
| механический ресурс (циклов) типичный | 1 000 000 |
| материал корпуса головки выключателя | металлический корпус |
| справочный идентификатор согласно МЭК 81346-2:2009 | B |
| принцип действия | механический |
| воспроизводимость | 0,1 mm |
| Директива RoHS (дата) | 03/01/2017 |
| SVHC substance name | Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1 Diboron trioxide CAS-No. 1303-86-2 Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7 |
| Масса нетто ME | 0,578 kg |
| мин. усилие срабатывания в направлении срабатывания | 10 N |
| длина датчика | 124 mm |
| ширина датчика | 56 mm |
| Условия окружающей среды | |
| окружающая температура | |
| при эксплуатации | -25 ... +60 °C |
| при хранении | -40 ... +80 °C |
| исполнение коммутационного контакта | механический |
| число размыкающих контактов для вспомогательных контактов | 2 |
| число замыкающих контактов для вспомогательных контактов | 0 |
| Корпус | |
| конструкция корпуса | параллелепипед, широкий |
| материал корпуса | металл |
| покрытие корпуса | катафорезная окраска |
| исполнение корпуса согласно норме | Нет |
| Головка привода | |
| конструкция исполнительного механизма | без |
| исполнение функции коммутации | принудительный размыкатель |
| принцип коммутации | элементы плавного выключателя |
| число коммутационных контактов противоаварийный | 1 |
| исполнение штекерного разъема | штекер М12, 4-полюсный: штырек 1= ASI+ , штырек 2=свободен, штырек 3= ASI- , штырек 4= свободен |
| Монтаж/ крепление/ размеры | |
| монтажное положение | любой |
| вид креплений | винтовое крепление |
| Подсоединения/ клеммы | |
| исполнение электрического соединения | штекер M12 |
| Напряжение питания | |
| тип напряжения напряжения питания опционального светодиодного индикатора | Постоянный ток |
| напряжение питания светодиода | |
| 24 V | |
| исполнение интерфейса для противоаварийной связи | ASIsafe через штекер M12, канал 2 с последующим выводом на гнездо M12, справа |
| Дополнительная информация | |
| последнее изменение: | 04.04.2026 |
| Дата 10.04.2026 | Возможны изменения. © Copyright Siemens 2026 |
