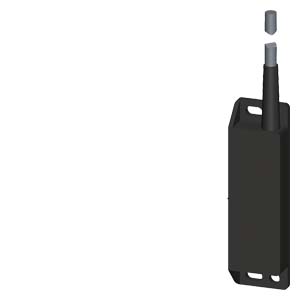

SIEMENS · SIRIUS 3SE6606
Выключатель с магнитным приводом Контактный блок 25 x 88 мм 2 НЗ + 1 НО Соединительный кабель 3 м LIYY, 6 x 0,25 мм2 необходимый электромагнит 3SE6704-2BA
47 390 ₸
Технические характеристики 3SE6606-2BA04
| Параметр | Значение |
|---|---|
| Выключатель с магнитным приводом Контактный блок 25 x 88 мм 2 НЗ + 1 НО Соединительный кабель 3 м LIYY, 6 x 0,25 мм2 необходимый электромагнит 3SE6704-2BA |
| Сведения об изделии | |
| торговая марка изделия | SIRIUS |
| наименование изделия | Магнитный выключатель |
| исполнение изделия | прямоугольный датчик |
| наименование типа изделия | 3SE66 |
| пригодность к использованию противоаварийные электрические цепи | Да |
| Общие технические данные | |
| функция изделия | |
| принудительное открытие | Нет |
| обнаружение перекрестных/ коротких замыканий | Да |
| тип напряжения рабочего напряжения | AC/DC |
| степень защиты IP | IP67 |
| ударопрочность согласно МЭК 60068-2-27 | Полусинус 30 g/11 мс |
| вибропрочность согласно МЭК 60068-2-6 | 10 ... 55 Гц: 1 мм |
| справочный идентификатор согласно МЭК 81346-2:2009 | S |
| Директива RoHS (дата) | 07/01/2006 |
| Масса нетто ME | 0,191 kg |
| высота датчика | 13 mm |
| длина датчика | 88 mm |
| ширина датчика | 25 mm |
| материал активной поверхности датчика | Пластмасса, усиленный стекловолокном термопласт |
| Условия окружающей среды | |
| окружающая температура при эксплуатации | -25 ... +70 °C |
| Цепь тока управления/ управление | |
| тип напряжения | AC/DC |
| рабочее напряжение расчетное значение | 100 V |
| рабочий ток расчетное значение | 250 mA |
| рабочая мощность расчетное значение | 3 W |
| число размыкающих контактов для вспомогательных контактов | 2 |
| число замыкающих контактов для вспомогательных контактов | 1 |
| Корпус | |
| конструкция корпуса | параллелепипед |
| материал корпуса | Пластмасса, усиленный стекловолокном термопласт |
| материал оболочки кабеля | ПВХ |
| Орган управления | |
| конструкция исполнительного механизма | магнит |
| Индикация | |
| исполнение блока обработки требуется | да |
| Контакт | |
| принцип коммутации | геркон |
| частота коммутации | 5 Hz |
| гарантированный интервал срабатывания ВЫКЛ. | 15 mm |
| гарантированный интервал срабатывания ВКЛ. | 5 mm |
| исполнение функции коммутации | размыкающий и замыкающий контакт |
| Монтаж/ крепление/ размеры | |
| вид креплений | винтовое крепление |
| Подсоединения/ клеммы | |
| исполнение электрического соединения | Кабель |
| длина кабеля | 3 m |
| Входы/ Выходы | |
| исполнение коммутационного выхода | магнитоуправляемые контакты |
| Безопасность | |
| категория согласно EN 954-1 | 4 |
| ISO 13849 | |
| уровень эффективности защиты (PL) согласно EN ISO 13849-1 | e |
| IEC 61508 | |
| уровень полноты безопасности (SIL) согласно МЭК 61508 | 3 |
| Дополнительная информация | |
| последнее изменение: | 26.05.2025 |
| Дата 10.04.2026 | Возможны изменения. © Copyright Siemens 2026 |
