Siemens 3RT2446-1AV00 коммутационное устройство

Siemens 3RT2446-1AV00
SIEMENS · SIRIUS 3RT2446

Контактор, AC-1, 140 А/690 В/40 °C, S3, трехполюсный, 400 В AC/50 Гц, 1 НО + 1 НЗ, рамочная клемма/винтовой зажим

153 846 ₸

Технические характеристики 3RT2446-1AV00

Технические данные Siemens 3RT2446-1AV00
ПараметрЗначение
Siemens 3RT2446-1AV00Контактор, AC-1, 140 А/690 В/40 °C, S3, трехполюсный, 400 В AC/50 Гц, 1 НО + 1 НЗ, рамочная клемма/винтовой зажим
Сведения об изделии
торговая марка изделияSIRIUS
наименование изделияКонтактор
наименование типа изделия3RT24
Общие технические данные
типоразмер контактораS3
дополнение изделия
функциональный модуль связиНет
вспомогательный выключательДа
мощность потерь [Вт] при расчетном значении тока
при переменном токе в теплом рабочем состоянии29,4 W
при переменном токе в теплом рабочем состоянии на каждый полюс9,8 W
без тока нагрузки типичный7,3 W
способ расчета мощности потерь зависимый от токаквадратн.
напряжение развязки
главной цепи при степени загрязнения 3 расчетное значение1 000 V
вспомогательной цепи при степени загрязнения 3 расчетное значение690 V
выдерживаемое импульсное напряжение
главной цепи расчетное значение8 kV
вспомогательной цепи расчетное значение6 kV
ударопрочность при прямоугольном импульсе
при переменном токе10,3 g / 5 ms, 6,7 g / 10 ms
ударопрочность при синусовом импульсе
при переменном токе16,3 g / 5 ms, 10,5 g / 10 ms
механический ресурс (циклов)
контактора типичный10 000 000
контактора с насаженным блоком вспомогательных электронных выключателей типичный5 000 000
контактора с насаженным блоком вспомогательных выключателей типичный10 000 000
справочный идентификатор согласно МЭК 81346-2:2009Q
Директива RoHS (дата)03/01/2017
Масса нетто ME1,698 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.2 000 m
окружающая температура
при эксплуатации-25 ... +60 °C
при хранении-55 ... +80 °C
относительная атмосферная влажность мин.10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.95 %
Цепь главного тока
число полюсов для главной цепи3
число замыкающих контактов для главных контактов3
число размыкающих контактов для главных контактов0
тип напряжения для главной цепиПеременный ток
рабочий ток
при AC-1
до 690 В при окружающей температуре 40 °C расчетное значение140 A
до 690 В при окружающей температуре 55 °C расчетное значение130 A
до 690 В при окружающей температуре 60 °C расчетное значение130 A
при AC-3
при 400 В расчетное значение44 A
при 690 В расчетное значение44 A
мин. сечение в главной цепи при макс. расчетном значении AC-150 mm²
рабочий ток
при 1 токопроводящей дорожке при DC-1
при 24 В расчетное значение130 A
при 60 В расчетное значение80 A
при 110 В расчетное значение12 A
при 220 В расчетное значение2,5 A
при 440 В расчетное значение0,8 A
при 600 В расчетное значение0,48 A
при 2 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение130 A
при 60 В расчетное значение130 A
при 110 В расчетное значение130 A
при 220 В расчетное значение13 A
при 440 В расчетное значение2,4 A
при 600 В расчетное значение1,3 A
при 3 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение130 A
при 60 В расчетное значение130 A
при 110 В расчетное значение130 A
при 220 В расчетное значение130 A
при 440 В расчетное значение6 A
при 600 В расчетное значение3,4 A
при 1 токопроводящей дорожке при DC-3 при DC-5
при 24 В расчетное значение6 A
при 60 В расчетное значение3 A
при 110 В расчетное значение1,25 A
при 220 В расчетное значение0,35 A
при 440 В расчетное значение0,15 A
при 600 В расчетное значение0,1 A
при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение130 A
при 60 В расчетное значение130 A
при 110 В расчетное значение130 A
при 220 В расчетное значение1,75 A
при 440 В расчетное значение0,42 A
при 600 В расчетное значение0,27 A
при 3 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение130 A
при 60 В расчетное значение130 A
при 110 В расчетное значение130 A
при 220 В расчетное значение4 A
при 440 В расчетное значение0,8 A
при 600 В расчетное значение0,45 A
частота включений на холостом ходу
при переменном токе5 000 1/h
частота коммутации
при AC-1 макс.650 1/h
Цепь тока управления/ управление
тип напряженияперем. ток
тип напряжения оперативного напряжения питанияПеременный ток
оперативное напряжение питания при переменном токе
при 50 Гц расчетное значение400 V
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц0,8 ... 1,1
полная начальная пусковая мощность электромагнитной катушки при переменном токе
при 50 Гц326 VA
при 60 Гц326 VA
коэффициент мощности, индуктивный при начальной пусковой мощности
при 50 Гц0,62
при 60 Гц0,55
полная мощность удержания электромагнитной катушки при переменном токе
при 50 Гц22 VA
при 60 Гц22 VA
коэффициент мощности, индуктивный при мощности удержания катушки
при 50 Гц0,36
при 60 Гц0,4
задержка замыкания
при переменном токе13 ... 50 ms
задержка размыкания
при переменном токе10 ... 21 ms
длительность электрической дуги10 ... 20 ms
исполнение управления коммутационного приводаСтандарт A1 - A2
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов1
навесной2
с мгновенным срабатыванием1
число замыкающих контактов для вспомогательных контактов1
навесной2
с мгновенным срабатыванием1
рабочий ток при AC-12 макс.10 A
рабочий ток при AC-15
при 230 В расчетное значение6 A
при 400 В расчетное значение3 A
при 500 В расчетное значение2 A
при 690 В расчетное значение1 A
рабочий ток при DC-13
при 24 В расчетное значение10 A
при 48 В расчетное значение2 A
при 60 В расчетное значение2 A
при 110 В расчетное значение1 A
при 125 В расчетное значение0,9 A
при 220 В расчетное значение0,3 A
при 600 В расчетное значение0,1 A
надежность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
защита от коротких замыканий
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 ВС-характеристика: 10 А; 0,4 кА
исполнение плавкой вставки предохранителя
для защиты от коротких замыканий главной цепи
при типе координации 1 требуетсяgG: 250 A (690 V,100 kA)
при типе координации 2 требуетсяgR: 250 A (690 V, 100 kA)
для защиты вспомогательного выключателя от короткого замыкания требуетсяgG: 10 А (690 В, 1 кА)
Монтаж/ крепление/ размеры
монтажное положениевращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
вид креплений последовательный монтажДа
вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
высота140 mm
ширина70 mm
глубина152 mm
необходимое расстояние
при последовательном монтаже
вперед20 mm
вверх10 mm
вниз10 mm
вбок0 mm
до заземленных компонентов
вперед20 mm
вверх10 mm
вбок10 mm
вниз10 mm
до компонентов, находящихся под напряжением
вперед20 mm
вверх10 mm
вниз10 mm
вбок10 mm
Подсоединения/ клеммы
исполнение электрического соединения
для главной цепирамная клемма
для цепи вспомогательного и оперативного токавинтовой зажим
на контакторе для вспомогательных контактовВинтовое присоединение
электромагнитной катушкиВинтовое присоединение
вид подключаемых сечений проводов
для главных контактов
однопроводной2x (2,5 ... 16 мм²)
многопроводной2x (2,5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)
однопроводной или многопроводной2x (2,5 ... 16 мм²), 2x (10 ... 50 мм²), 1x (10 ... 70 мм²)
тонкопроволочный с концевой заделкой кабеля2x (2,5 ... 35 мм²), 1x (2,5 ... 50 мм²)
для проводов американского калибра (AWG) для главных контактов2x (10 ... 1/0), 1x (10 ... 2/0)
поперечное сечение подключаемого провода для главных контактов
однопроводной2,5 ... 16 mm²
однопроводной или многопроводной4 ... 70 mm²
многопроводной6 ... 70 mm²
тонкопроволочный с концевой заделкой кабеля2,5 ... 50 mm²
поперечное сечение подключаемого провода для вспомогательных контактов
однопроводной или многопроводной0,5 ... 2,5 mm²
тонкопроволочный с концевой заделкой кабеля0,5 ... 2,5 mm²
вид подключаемых сечений проводов
для вспомогательных контактов
однопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
однопроводной или многопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
тонкопроволочный с концевой заделкой кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14)
расширенный номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов10 ... 2/0
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов20 ... 14
Безопасность
функция изделия
принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1Да
принудительная коммутация согласно МЭК 60947-5-1Нет
срок службы макс.20 a
степень защиты IP с лицевой стороны согласно МЭК 60529IP20
защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Дополнительная информация
последнее изменение:04.04.2026
Дата 08.04.2026Возможны изменения. © Copyright Siemens 2026

Разрешения и сертификаты

Environment General Product Approval

Environmental Confirmations

CCC

UK Declaration of Conformity

EU declaration of conformity

UL

KC

General Product Approval EMV Test Certificates Maritime application

EAC

RCM

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

DNV (Det Norske Veritas)

Maritime application other

LR (Lloyds Register)

PRS (Polski Register of Shipping)

RINA (Registro Italiano Navale)

RMRS (Russian Maritime Register)

Chinese Quality Checkmark

Confirmation

Railway Dangerous goods

Special Test Certificate

Transport Information

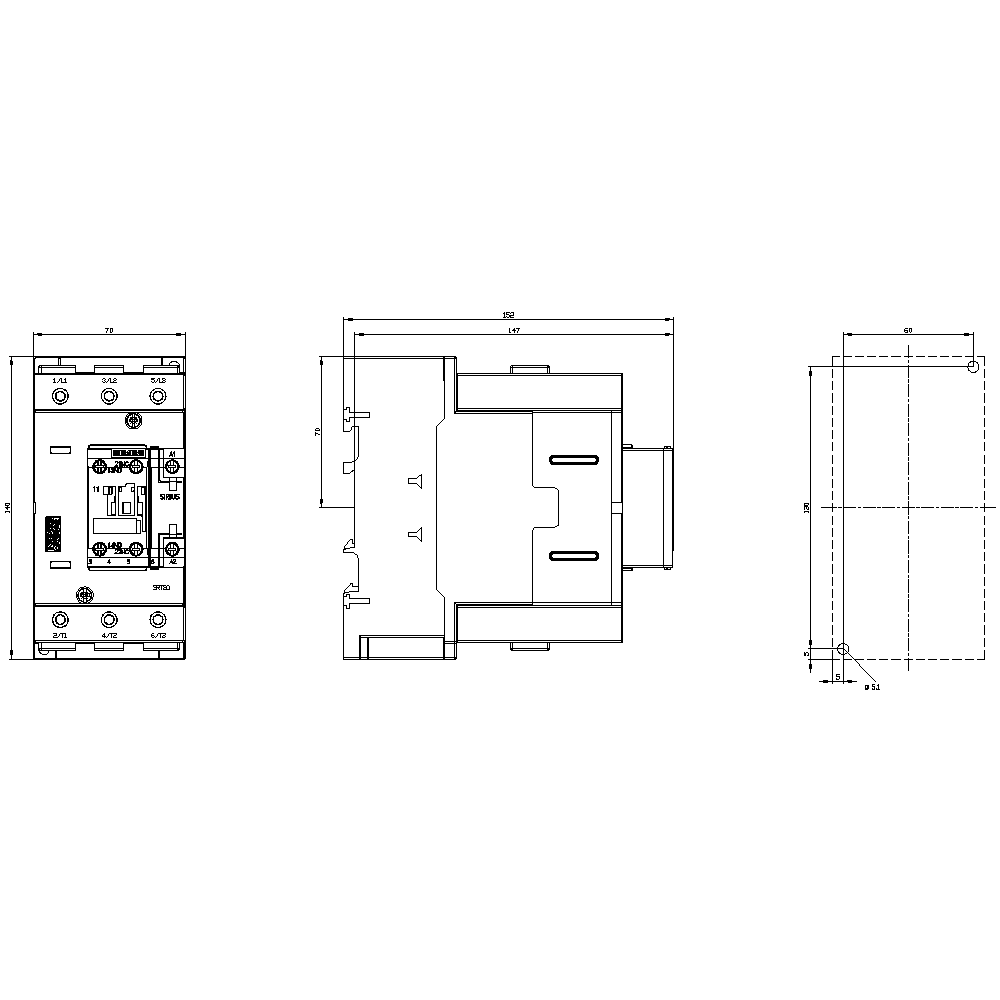

Изображения и чертежи 3RT2446-1AV00

Техническое изображение Siemens 3RT2446-1AV00Техническое изображение Siemens 3RT2446-1AV00
