Siemens 3RT2016-1AM22 коммутационное устройство

Siemens 3RT2016-1AM22
SIEMENS · SIRIUS 3RT2016

Силовой контактор, AC-3 9 A, 4 кВт/400 В 1 НЗ, 208 В AC, 50 / 60 Гц 3-полюсн., типоразмер S00, винтовой зажим

17 766 ₸

Технические характеристики 3RT2016-1AM22

Технические данные Siemens 3RT2016-1AM22
ПараметрЗначение
Siemens 3RT2016-1AM22Силовой контактор, AC-3 9 A, 4 кВт/400 В 1 НЗ, 208 В AC, 50 / 60 Гц 3-полюсн., типоразмер S00, винтовой зажим
Сведения об изделии
торговая марка изделияSIRIUS
наименование изделияСиловой контактор
наименование типа изделия3RT2
Общие технические данные
типоразмер контактораS00
дополнение изделия
функциональный модуль связиНет
вспомогательный выключательДа
мощность потерь [Вт] при расчетном значении тока
при переменном токе в теплом рабочем состоянии0,9 W
при переменном токе в теплом рабочем состоянии на каждый полюс0,3 W
без тока нагрузки типичный1,1 W
способ расчета мощности потерь зависимый от токаквадратн.
напряжение развязки
главной цепи при степени загрязнения 3 расчетное значение690 V
вспомогательной цепи при степени загрязнения 3 расчетное значение690 V
выдерживаемое импульсное напряжение
главной цепи расчетное значение6 kV
вспомогательной цепи расчетное значение6 kV
макс. допустимое напряжение для безопасного разъединения между катушкой и главными контактами согласно EN 60947-1400 V
ударопрочность при прямоугольном импульсе
при переменном токе6,7 g / 5 ms, 4,2 g / 10 ms
ударопрочность при синусовом импульсе
при переменном токе10,5 g / 5 ms, 6,6 g / 10 ms
механический ресурс (циклов)
контактора типичный30 000 000
контактора с насаженным блоком вспомогательных электронных выключателей типичный5 000 000
контактора с насаженным блоком вспомогательных выключателей типичный10 000 000
справочный идентификатор согласно МЭК 81346-2:2009Q
Директива RoHS (дата)10/01/2009
Масса нетто ME0,23 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.2 000 m
окружающая температура
при эксплуатации-25 ... +60 °C
при хранении-55 ... +80 °C
относительная атмосферная влажность мин.10 %
относительная атмосферная влажность при 55 °C согласно МЭК 60068-2-30 макс.95 %
Цепь главного тока
число полюсов для главной цепи3
число замыкающих контактов для главных контактов3
число размыкающих контактов для главных контактов0
рабочее напряжение
при AC-3 расчетное значение макс.690 V
при AC-3e расчетное значение макс.690 V
рабочий ток
при AC-1 при 400 В при окружающей температуре 40 °C расчетное значение22 A
при AC-1
до 690 В при окружающей температуре 40 °C расчетное значение22 A
до 690 В при окружающей температуре 60 °C расчетное значение20 A
при AC-3
при 400 В расчетное значение9 A
при 500 В расчетное значение7,7 A
при 690 В расчетное значение6,7 A
при AC-3e
при 400 В расчетное значение9 A
при 500 В расчетное значение7,7 A
при 690 В расчетное значение6,7 A
при AC-4 при 400 В расчетное значение8,5 A
при AC-5a до 690 В расчетное значение19,4 A
при AC-5b до 400 В расчетное значение7,4 A
при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение5,3 A
до 400 В при пиковом значении тока n=20 расчетное значение5,3 A
до 500 В при пиковом значении тока n=20 расчетное значение5,3 A
до 690 В при пиковом значении тока n=20 расчетное значение5 A
при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение3,5 A
до 400 В при пиковом значении тока n=30 расчетное значение3,5 A
до 500 В при пиковом значении тока n=30 расчетное значение3,6 A
до 690 В при пиковом значении тока n=30 расчетное значение3,3 A
мин. сечение в главной цепи при макс. расчетном значении AC-14 mm²
рабочий ток примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение4,1 A
при 690 В расчетное значение3,3 A
рабочий ток
при 1 токопроводящей дорожке при DC-1
при 24 В расчетное значение20 A
при 60 В расчетное значение20 A
при 110 В расчетное значение2,1 A
при 220 В расчетное значение0,8 A
при 440 В расчетное значение0,6 A
при 600 В расчетное значение0,6 A
при 2 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение20 A
при 60 В расчетное значение20 A
при 110 В расчетное значение12 A
при 220 В расчетное значение1,6 A
при 440 В расчетное значение0,8 A
при 600 В расчетное значение0,7 A
при 3 токопроводящих дорожках в ряд при DC-1
при 24 В расчетное значение20 A
при 60 В расчетное значение20 A
при 110 В расчетное значение20 A
при 220 В расчетное значение20 A
при 440 В расчетное значение1,3 A
при 600 В расчетное значение1 A
при 1 токопроводящей дорожке при DC-3 при DC-5
при 24 В расчетное значение20 A
при 60 В расчетное значение0,5 A
при 110 В расчетное значение0,15 A
при 2 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение20 A
при 60 В расчетное значение5 A
при 110 В расчетное значение0,35 A
при 3 токопроводящих дорожках в ряд при DC-3 при DC-5
при 24 В расчетное значение20 A
при 60 В расчетное значение20 A
при 110 В расчетное значение20 A
при 220 В расчетное значение1,5 A
при 440 В расчетное значение0,2 A
при 600 В расчетное значение0,2 A
рабочая мощность
при AC-2 при 400 В расчетное значение4 kW
при AC-3
при 230 В расчетное значение2,2 kW
при 400 В расчетное значение4 kW
при 500 В расчетное значение4 kW
при 690 В расчетное значение5,5 kW
при AC-3e
при 230 В расчетное значение2,2 kW
при 400 В расчетное значение4 kW
при 500 В расчетное значение4 kW
при 690 В расчетное значение5,5 kW
рабочая мощность примерно на 200.000 циклов коммутации при AC-4
при 400 В расчетное значение2 kW
при 690 В расчетное значение2,5 kW
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=20 расчетное значение2 kVA
до 400 В при пиковом значении тока n=20 расчетное значение3,6 kVA
до 500 В при пиковом значении тока n=20 расчетное значение4,6 kVA
до 690 В при пиковом значении тока n=20 расчетное значение5,9 kVA
рабочая полная мощность при AC-6a
до 230 В при пиковом значении тока n=30 расчетное значение1,3 kVA
до 400 В при пиковом значении тока n=30 расчетное значение2,4 kVA
до 500 В при пиковом значении тока n=30 расчетное значение3,1 kVA
до 690 В при пиковом значении тока n=30 расчетное значение4 kVA
кратковременно выдерживаемый ток в холодном рабочем состоянии до 40 °C
длительностью не более 1 с с коммутацией при нулевом токе макс.155 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 5 с с коммутацией при нулевом токе макс.111 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 10 с с коммутацией при нулевом токе макс.86 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 30 с с коммутацией при нулевом токе макс.66 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
длительностью не более 60 с с коммутацией при нулевом токе макс.55 A; Использовать мин. площадь сечения согл. расчетному значению AC-1
частота включений на холостом ходу
при переменном токе10 000 1/h
частота коммутации
при AC-1 макс.1 000 1/h
при AC-2 макс.750 1/h
при AC-3 макс.750 1/h
при AC-3e
макс.750 1/h
при AC-4 макс.250 1/h
Цепь тока управления/ управление
тип напряжения оперативного напряжения питанияПеременный ток
оперативное напряжение питания при переменном токе
при 50 Гц расчетное значение208 V
при 60 Гц расчетное значение208 V
коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц0,8 ... 1,1
при 60 Гц0,85 ... 1,1
полная начальная пусковая мощность электромагнитной катушки при переменном токе
при 50 Гц27 VA
при 60 Гц24,3 VA
коэффициент мощности, индуктивный при начальной пусковой мощности
при 50 Гц0,8
при 60 Гц0,75
полная мощность удержания электромагнитной катушки при переменном токе
при 50 Гц4,2 VA
при 60 Гц3,3 VA
коэффициент мощности, индуктивный при мощности удержания катушки
при 50 Гц0,25
при 60 Гц0,25
задержка замыкания
при переменном токе9 ... 35 ms
задержка размыкания
при переменном токе4 ... 15 ms
длительность электрической дуги10 ... 15 ms
исполнение управления коммутационного приводаСтандарт A1 - A2
Вспомогательный контур
число размыкающих контактов для вспомогательных контактов с мгновенным срабатыванием1
число замыкающих контактов для вспомогательных контактов с мгновенным срабатыванием0
рабочий ток при AC-12 макс.10 A
рабочий ток при AC-15
при 230 В расчетное значение10 A
при 400 В расчетное значение3 A
при 500 В расчетное значение2 A
при 690 В расчетное значение1 A
рабочий ток при DC-12
при 24 В расчетное значение10 A
при 48 В расчетное значение6 A
при 60 В расчетное значение6 A
при 110 В расчетное значение3 A
при 125 В расчетное значение2 A
при 220 В расчетное значение1 A
при 600 В расчетное значение0,15 A
рабочий ток при DC-13
при 24 В расчетное значение10 A
при 48 В расчетное значение2 A
при 60 В расчетное значение2 A
при 110 В расчетное значение1 A
при 125 В расчетное значение0,9 A
при 220 В расчетное значение0,3 A
при 600 В расчетное значение0,1 A
надежность контакта вспомогательных контактоводно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA
ток полной нагрузки (FLA) для 3-фазного электродвигателя
при 480 В расчетное значение7,6 A
при 600 В расчетное значение9 A
отдаваемая механическая мощность [л. с.]
для 1-фазного двигателя трехфазного тока
при 110/120 В расчетное значение0,33 hp
при 230 В расчетное значение1 hp
для 3-фазного электродвигателя
при 200/208 В расчетное значение2 hp
при 220/230 В расчетное значение3 hp
при 460/480 В расчетное значение5 hp
при 575/600 В расчетное значение7,5 hp
нагрузочная способность контакта вспомогательных контактов согласно ULA600 / Q600
защита от коротких замыканий
исполнение линейного защитного автомата для защиты вспомогательной цепи от коротких замыканий до 230 ВС-характеристика: 10 А; 0,4 кА
исполнение плавкой вставки предохранителя
для защиты от коротких замыканий главной цепи
при типе координации 1 требуетсяgG: 35 А (690 В, 100 кА), aM: 20 А (690 В, 100 кА), BS88: 35 А (415 В, 80 кА)
при типе координации 2 требуетсяgG: 20 А (690 В, 100 кА), aM: 16 А (690 В, 100 кА), BS88: 20 А (415 В, 80 кА)
для защиты вспомогательного выключателя от короткого замыкания требуетсяgG: 10 A (500 V, 1 kA)

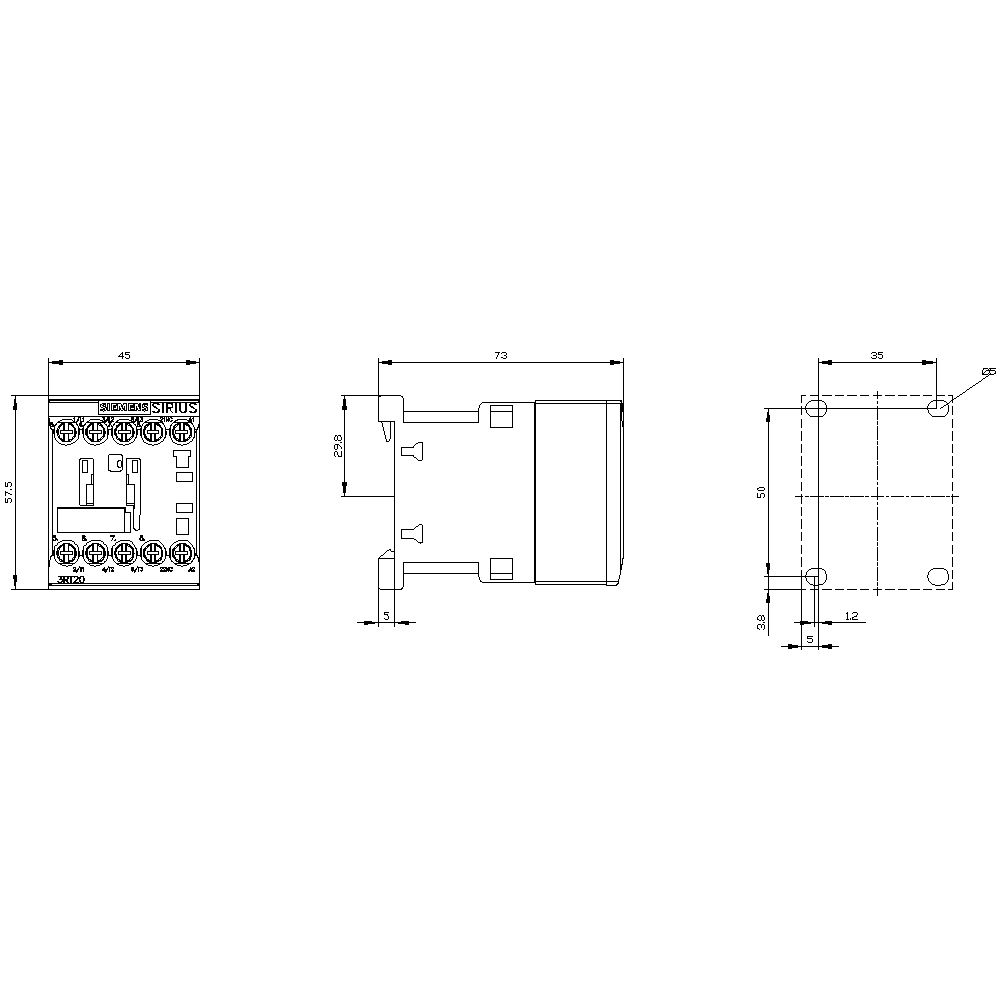

Монтаж/ крепление/ размеры
монтажное положениевращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
вид креплений последовательный монтажДа
вид крепленийвинтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715
высота58 mm
ширина45 mm
глубина73 mm
необходимое расстояние
при последовательном монтаже
вперед10 mm
вверх10 mm
вниз10 mm
вбок0 mm
до заземленных компонентов
вперед10 mm
вверх10 mm
вбок6 mm
вниз10 mm
до компонентов, находящихся под напряжением
вперед10 mm
вверх10 mm
вниз10 mm
вбок6 mm
Подсоединения/ клеммы
исполнение электрического соединения
для главной цепивинтовой зажим
для цепи вспомогательного и оперативного токавинтовой зажим
на контакторе для вспомогательных контактовВинтовое присоединение
электромагнитной катушкиВинтовое присоединение
вид подключаемых сечений проводов
для главных контактов
однопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
однопроводной или многопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
тонкопроволочный с концевой заделкой кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
для проводов американского калибра (AWG) для главных контактов2x (20 ... 16), 2x (18 ... 14), 2x 12
поперечное сечение подключаемого провода для главных контактов
однопроводной0,5 ... 4 mm²
многопроводной0,5 ... 4 mm²
тонкопроволочный с концевой заделкой кабеля0,5 ... 2,5 mm²
поперечное сечение подключаемого провода для вспомогательных контактов
однопроводной или многопроводной0,5 ... 4 mm²
тонкопроволочный с концевой заделкой кабеля0,5 ... 2,5 mm²
вид подключаемых сечений проводов
для вспомогательных контактов
однопроводной или многопроводной2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²), 2x 4 мм²
тонкопроволочный с концевой заделкой кабеля2x (0,5 ... 1,5 мм²), 2x (0,75 ... 2,5 мм²)
для проводов американского калибра (AWG) для вспомогательных контактов2x (20 ... 16), 2x (18 ... 14), 2x 12
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для главных контактов20 ... 12
номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода для вспомогательных контактов20 ... 12
Безопасность
функция изделия
принудительно коммутируемый размыкающий контакт согласно МЭК 60947-4-1Да
принудительная коммутация согласно МЭК 60947-5-1Нет
пригодно для функции безопасностиДа
пригодность к использованию противоаварийное отключениеДа
срок службы макс.20 a
испытания срока службы с учетом износа необходимыеДа
доля опасных отказов
при низкой приоритетности запроса согласно SN 3192040 %
при высокой приоритетности запроса согласно SN 3192073 %
значение В10 при высокой приоритетности запроса согласно SN 319201 000 000
частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
тип устройства согласно ISO 13849-13
запас при расчете параметров согласно ISO 13849-2 необходимыеДа
тип защитного устройства согласно МЭК 61508-2тип A
степень защиты IP с лицевой стороны согласно МЭК 60529IP20
защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Разрешения Сертификаты
экологический сертификат изделия
потенциал парникового эффекта [CO2 eq] / в процессе производства1.18 kg
потенциал парникового эффекта [CO2 eq] / при эксплуатации38.5 kg
потенциал парникового эффекта [CO2 eq] / по истечении срока службы-0.155 kg
потенциал парникового эффекта [CO2 eq] / всего39.6 kg
Дополнительная информация
последнее изменение:04.04.2026
Дата 08.04.2026Возможны изменения. © Copyright Siemens 2026

Разрешения и сертификаты

Environment General Product Approval

EPD Typ II/III (with life cylce assessment)

Environmental Confirmations

CCC

EU declaration of conformity

UK Declaration of Conformity

cULus

General Product Approval EMV

UR

UL

KC

EAC

EEQCO Scheme-X

RCM

Test Certificates Maritime application

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

BV (Bureau Veritas)

DNV (Det Norske Veritas)

LR (Lloyds Register)

Maritime application other

PRS (Polski Register of Shipping)

RINA (Registro Italiano Navale)

RMRS (Russian Maritime Register)

Miscellaneous

Chinese Quality Checkmark

Confirmation

Railway

Special Test Certificate

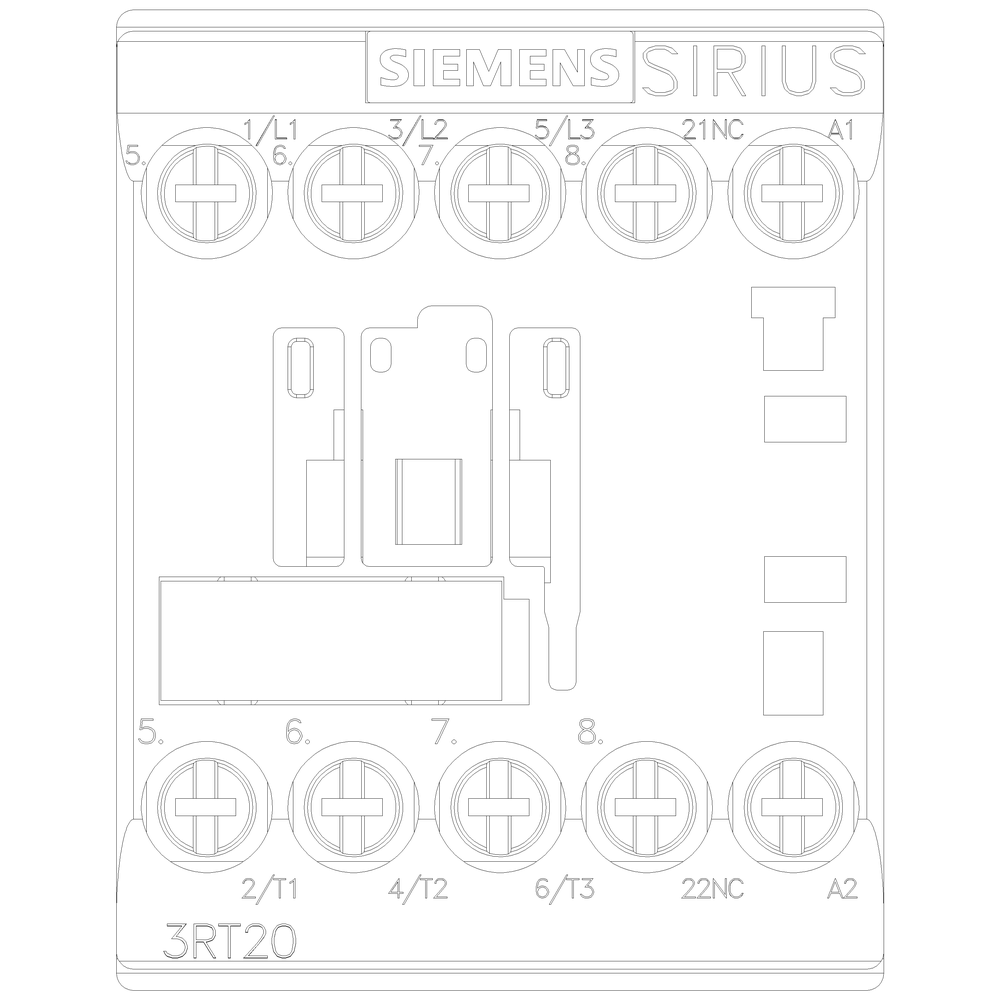

Изображения и чертежи 3RT2016-1AM22

Техническое изображение Siemens 3RT2016-1AM22Техническое изображение Siemens 3RT2016-1AM22Техническое изображение Siemens 3RT2016-1AM22

Техническая документация по 3RT2016-1AM22

← Все исполнения 3RT2016

Ваша корзина

Оформить заказ

Заказ сохранится в магазине. Войдите в личный кабинет, чтобы видеть историю заказов.
