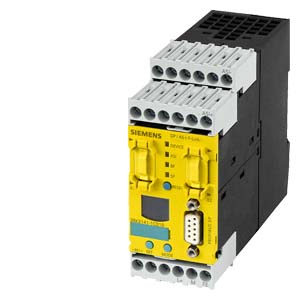

Name: Siemens 3RK3141-1CD10
Brand: Siemens
SKU: 3RK3141-1CD10

SIEMENS · SIRIUS 3RK3141

DP/AS-i F-Link Шлюз PROFIBUS-DP/AS-i для безопасно-ориентированной передачи данных с ASIsafe на PROFIBUS-DP-PROFIsafe. Мастер-профиль M3/M4 согласно спецификации AS-i V3.0. Степень защиты IP20. Винтовые клеммы.

Запросить цену в WhatsApp ↗

По запросу

Технические характеристики 3RK3141-1CD10

Технические данные Siemens 3RK3141-1CD10
Параметр	Значение
	DP/AS-i F-Link Шлюз PROFIBUS-DP/AS-i для безопасно-ориентированной передачи данных с ASIsafe на PROFIBUS-DP-PROFIsafe. Мастер-профиль M3/M4 согласно спецификации AS-i V3.0. Степень защиты IP20. Винтовые клеммы.
Общие технические данные
наименование изделия	PROFIsafe/ASIsafe F-Link
наименование типа изделия	DP/AS-i F-Link
степень защиты IP	IP20
исполнение электрического соединения интерфейса AS	винтовое соединение
тип источника питания	через 24 В пост.тока
потребляемый ток
из профильных кабелей интерфейса AS
при 24 В с AS-i Power24V макс.	100
мощность потерь [Вт]	3
напряжение развязки расчетное значение	500
характеристика изделия поддержка резервирования	Нет
функция изделия пригоден для питания AS-i 24 В	Нет
функция изделия
веб-управление	Нет
диагностика по электронной почте	Нет
гальваническая развязка	Да
исполнение индикатора
как индикация состояния с помощью светодиодов	DEVICE, ASi, BF, SF
как индикация состояния с помощью дисплея	точечный матричный индикатор, двухстрочный
способ проектирования интерфейса AS	кнопка установки на приборе, STEP7, GSD, командный интерфейс
Связь/ протокол
версия спецификации интерфейса AS	V 3.0
профиль ведущего интерфейса AS поддерживается	M4 (согласно спецификации интерфейса AS V 3.0)
способ передачи данных	PROFIBUS
число интерфейсов
как интерфейс AS	1
согласно RS 485	1
согласно стандарту Industrial Ethernet	0
согласно PROFINET	0
согласно Wireless	0
согласно USB	0
прочие	0
компонент изделия оптический интерфейс	Нет
протокол поддерживается
протокол ASIsafe (Safety at work)	Да
протокол PROFIsafe	Да
PROFIBUS	Да
протокол PROFINET IO	Нет
протокол PROFINET CBA	Нет
TCP/IP	Нет
SNMP	Нет
стандарт беспроводной связи ИИЭР 802.11	Нет
Входы/ Выходы
число входов для интерфейса AS макс.	496
число выходов для интерфейса AS макс.	496
число устройств AS-i на каждый интерфейс AS макс.	62
время цикла шины интерфейса AS
для 31 устройств	5
для 62 устройств	10
доступ к данным цифровых входов/выходов	об отображении процесса/периферийных адресах
доступ к данным аналоговых входов/выходов	об отображении процесса/периферийных адресах и переносе набора данных
Данные по механике
ширина	45
высота	111
глубина	124
вид креплений	защелкивающееся крепление на стандартной монтажной шине 35 мм или винтовое крепление посредством дополнительной вставной накладки
формат модуля	IP20
Условия окружающей среды
окружающая температура
при монтаже на горизонтальную профильную шину при эксплуатации	0 ... 50
при транспортировке	-40 ... +85
при хранении	-40 ... +85
относительная атмосферная влажность при 25 °C при эксплуатации макс.	95
высота над уровнем моря при высоте над уровнем моря макс.	2 000
Безопасность
пригодность к использованию противоаварийная функция	Да
категория согласно EN 954-1	4
уровень полноты безопасности (SIL) согласно МЭК 61508	SIL 3
предел действия SIL (подсистема) согласно EN 62061	3
уровень эффективности защиты (PL) согласно EN ISO 13849-1	e
категория требований согласно DIN V 19250	AK7, AK8
маркировка взрывозащиты для искробезопасности сопряженного оборудования
EEx ia	Нет
EEx ib	Нет
категория взрывозащиты для газа	нет
категория взрывозащиты для пыли	нет
Дополнительная информация
последнее изменение:	26.05.2025
Дата 06.04.2026	Возможны изменения. © Copyright Siemens 2026

Разрешения и сертификаты

General Product Approval			EMV	Functional Saftey	Test Certificates
				Type Examination Certificate	Type Test Certificates/Test Report
other		Environment	Industrial Communication
	Confirmation	Environmental Confirmations
