Name: Siemens 3RF2390-3AA26
Brand: Siemens
SKU: 3RF2390-3AA26

SIEMENS · SIRIUS 3RF2390

Полупроводниковый контактор, 1-фазный, 3RF2 51/88 A AC/40 °C 48–600 В DC/110–230 В AC Контакт для кольцевого кабельного наконечника Снято с производства, продукт-преемник отсутствует!

Запросить цену в WhatsApp ↗

По запросу

Технические характеристики 3RF2390-3AA26

Технические данные Siemens 3RF2390-3AA26
Параметр	Значение
	Полупроводниковый контактор, 1-фазный, 3RF2 51/88 A AC/40 °C 48–600 В DC/110–230 В AC Контакт для кольцевого кабельного наконечника Снято с производства, продукт-преемник отсутствует!
Сведения об изделии
торговая марка изделия	SIRIUS
наименование изделия	полупроводниковый контактор
наименование типа изделия	3RF23
заводской номер изделия
_1 предлагаемых принадлежностей	3RF2900-3PA88
_4 предлагаемых принадлежностей	3RF2990-0GA36
наименование изделия
_1 предлагаемых принадлежностей	крышка клемм
_4 предлагаемых принадлежностей	Контроль нагрузки
Общие технические данные
функция изделия	Срабатывающий при нулевом напряжении
мощность потерь [Вт] при расчетном значении тока
при переменном токе в теплом рабочем состоянии	117 W
при переменном токе в теплом рабочем состоянии на каждый полюс	117 W
без тока нагрузки типичный	3,5 W
напряжение развязки расчетное значение	600 V
степень загрязнения	3
выдерживаемое импульсное напряжение главной цепи расчетное значение	6 kV
степень защиты IP	IP00
степень защиты IP с лицевой стороны согласно МЭК 60529	IP00
ударопрочность согласно МЭК 60068-2-27	15 г / 11 мсек
вибропрочность согласно МЭК 60068-2-6	2 г
справочный идентификатор согласно МЭК 81346-2:2009	Q
Директива RoHS (дата)	07/01/2006
SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1
Масса нетто ME	3,161 kg

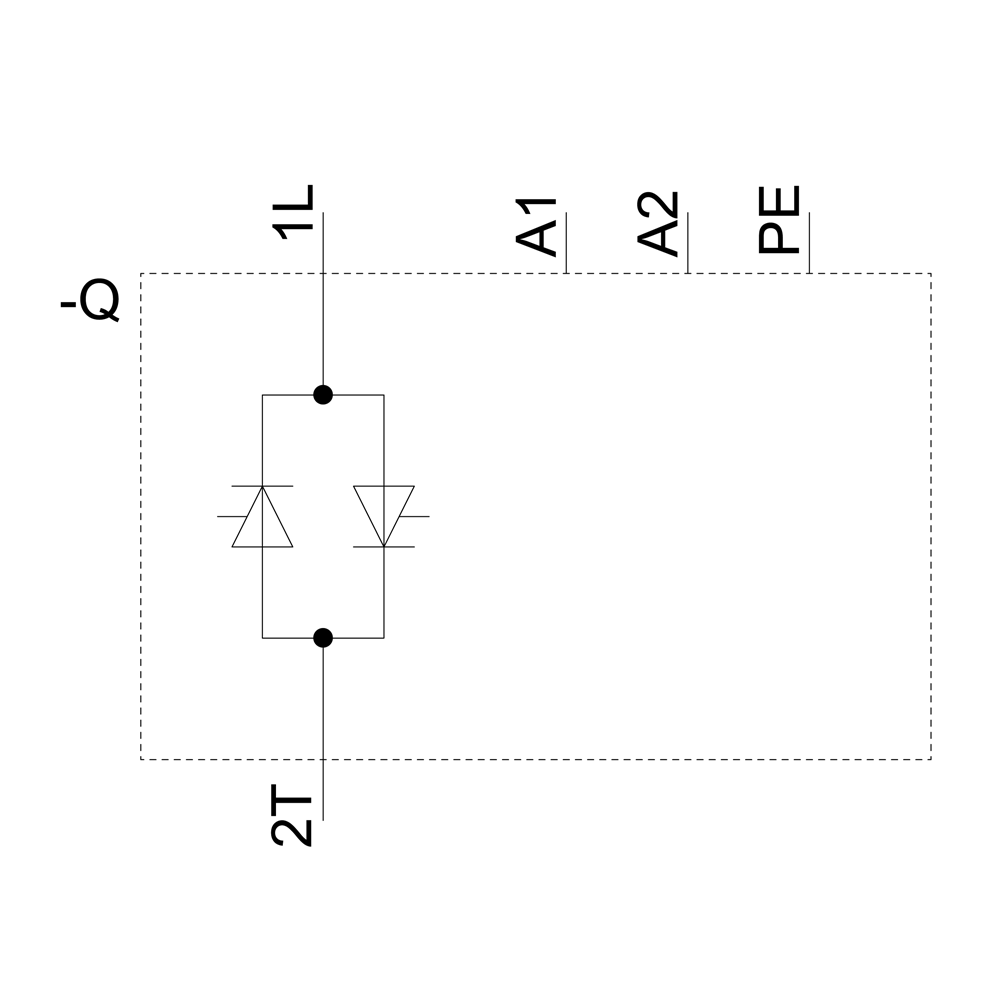

Цепь главного тока
число полюсов для главной цепи	1
число замыкающих контактов для главных контактов	1
число размыкающих контактов для главных контактов	0
тип напряжения рабочего напряжения	Переменный ток
рабочее напряжение
при переменном токе
при 50 Гц расчетное значение	48 ... 600 V
при 60 Гц расчетное значение	48 ... 600 V
рабочая частота расчетное значение	50 ... 60 Hz
рабочий диапазон относительно рабочего напряжения при переменном токе
при 50 Гц	40 ... 660 V
при 60 Гц	40 ... 660 V
рабочий ток
при AC-1 при 400 В расчетное значение	88 A
при AC-51 расчетное значение	88 A
при AC-51 согласно МЭК 60947-4-3	88 A
согласно UL 508 расчетное значение	80 A
рабочий ток мин.	500 mA
крутизна нарастания напряжения на тиристоре для главных контактов макс. допустимо	1 000 V/µs
запирающее напряжение на тиристоре для главных контактов макс. допустимо	1 600 V
обратный ток тиристора	10 mA
ухудшение температуры	40 °C
выдерживаемый импульсный ток расчетное значение	1 150 A
значение I2t макс.	6 600 A²·s
Цепь тока управления/ управление
тип напряжения оперативного напряжения питания	Переменный ток
оперативное напряжение питания 1 при переменном токе
при 50 Гц	110 ... 230 V
при 60 Гц	110 ... 230 V
оперативное напряжение питания при переменном токе
при 50 Гц конечное значение сигнала <0>-распознавание	40 V
при 60 Гц конечное значение сигнала <0>-распознавание	40 V
начальное значение сигнала <1> распознавание	90 V
частота оперативного напряжения питания
1 расчетное значение	50 Hz
2 расчетное значение	60 Hz
симметричный допуск на частоту сети	5 Hz
оперативный ток при мин. оперативном напряжении питания
при переменном токе	2 mA
оперативный ток при переменном токе расчетное значение	15 mA
время задержки включения	40 ms; дополн. макс. полуволна
время задержки отключения	40 ms; дополн. макс. полуволна
Монтаж/ крепление/ размеры
вид креплений последовательный монтаж	Да
вид креплений	винтовое крепление
исполнение резьбы винта для крепления оборудования	M4
высота	200 mm
ширина	180 mm
глубина	163 mm
Подсоединения/ клеммы
компонент изделия съемная клемма для цепи вспомогательного и оперативного тока	Да
исполнение электрического соединения
для главной цепи	Cоединение на кольцевых кабельных наконечниках
для цепи вспомогательного и оперативного тока	соединение для кольцевых кабельных наконечников
вид подключаемых сечений проводов
для главных контактов для кабельного наконечника JIS	JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5
для кабельного наконечника согласно DIN для главных контактов	DIN 46234-5-2,5, -5-6, -5-10, -5-16, -5-25
вид подключаемых сечений проводов
для вспомогательных и управляющих контактов
однопроводной	1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)
тонкопроволочный с концевой заделкой кабеля	1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)
тонкопроволочный без концевой заделки кабеля	1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1 мм²)
для проводов американского калибра (AWG) для вспомогательных и управляющих контактов	1x (20 ... 12)
момент затяжки
для главных контактов при винтовом зажиме	2 ... 2,5 N·m
для вспомогательных и управляющих контактов при винтовом зажиме	0,5 ... 0,6 N·m
момент затяжки (фунтов/дюйм)
для вспомогательных и управляющих контактов при винтовом зажиме	4,5 ... 5,3 lbf·in
исполнение резьбы соединительного болта
для главных контактов	M5
вспомогательных и управляющих контактов	M3
длина зачистки изоляции провода
для главных контактов	10 mm
для вспомогательных и управляющих контактов	7 mm
Номинальная нагрузка UL/CSA
рабочий ток согласно UL 508 расчетное значение	80 A
Электрическая безопасность
защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди при наличии крышки
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.	1 000 m
окружающая температура
при эксплуатации	-25 ... +60 °C
при хранении	-55 ... +80 °C
Электромагнитная совместимость
наведение кондуктивных помех
вследствие импульса согласно МЭК 61000-4-4	2 кВ / 5 кГц ,критерий эффективности 2
вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5	2 кВ, критерий эффективности 2
вследствие линейного перенапряжения согласно МЭК 61000-4-5	1 кВ, критерий эффективности 2
вследствие высокочастотного облучения согласно МЭК 61000-4-6	140 dBuV в диапазоне частот от 0,15 ... 80 МГц, критерий эффективности 1
наведение полевых помех согласно МЭК 61000-4-3	80 МГц ... 1 ГГц 10 В/м, критерий эффективности 1
электростатический разряд согласно МЭК 61000-4-2	4 кВ разряда контакта / 8 кВ грозового разряда, критерий эффективности 2
излучение высокочастотных кондуктивных помех согласно CISPR11	класс A для промышленного сектора
излучение высокочастотных полевых помех согласно CISPR11	класс B для жилого, коммерческого и предпринимательского сектора
электронная защита от короткого замыкания, Исполнение вставки предохранителя
заводской номер изделия
предохранителя gR для защиты полупроводников в исполнении NH используемый	3NE1020-2; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
предохранителя aR для защиты полупроводников в исполнении NH используемый	3NE8021-1
предохранителя aR для защиты полупроводников при цилиндрической конструкции 22 x 58 мм используемый	3NC2280; Номинальный ток у данных предохранителей меньше, чем у полупроводниковых реле
Дополнительная информация
последнее изменение:	04.04.2026
Дата 06.04.2026	Возможны изменения. © Copyright Siemens 2026
