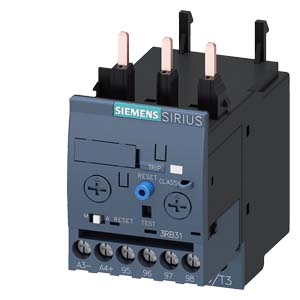

Name: Siemens 3RB3123-4VB0
Brand: Siemens
SKU: 3RB3123-4VB0
Price: 102102.00 KZT
Availability: InStock

SIEMENS · SIRIUS 3RB3123

Реле перегрузки 10–40 A электронн. для защиты двигателя Типоразмер S0, класс 5–30 Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс Внутреннее обнаружение замыкания на землю

102 102 ₸

Технические характеристики 3RB3123-4VB0

Технические данные Siemens 3RB3123-4VB0
Параметр	Значение
	Реле перегрузки 10–40 A электронн. для защиты двигателя Типоразмер S0, класс 5–30 Для установки на контакторах Главная цепь: винт Вспомогательная цепь: винт Ручной/автоматический сброс Внутреннее обнаружение замыкания на землю
Сведения об изделии
торговая марка изделия	SIRIUS
наименование изделия	электронное реле перегрузки
наименование типа изделия	3RB3
Общие технические данные
типоразмер реле перегрузки	S0
типоразмер контактора комбинируемый корпоративный	S0
мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии	3 W
на каждый полюс	1 W
напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение	690 V
выдерживаемое импульсное напряжение расчетное значение	6 kV
макс. допустимое напряжение для безопасного разъединения
в сетях с незаземленной нейтральной точкой между двумя вспомогательными цепями	300 V
в сетях с заземленной нейтральной точкой между двумя вспомогательными цепями	300 V
в сетях с незаземленной нейтральной точкой между главной и вспомогательной цепью	600 V
в сетях с заземленной нейтральной точкой между главной и вспомогательной цепью	690 V
ударопрочность	15 г / 11 мсек
согласно МЭК 60068-2-27	15 г / 11 мсек; Сигнальный контакт 97 / 98 в положении "Сработал": 9g / 11 ms
вибропрочность	1 … 6 Гц, 15 мм; 6 … 500 Гц, 20 м/с²; 10 циклов
тепловой ток	40 A
время повторной готовности после расцепления тока перегрузки
при автоматическом сбросе типичный	3 min
при дистанционном сбросе	0 min
при ручном сбросе	0 min
справочный идентификатор согласно МЭК 81346-2:2009	F
Директива RoHS (дата)	10/01/2009
SVHC substance name	Lead CAS-No. 7439-92-1 Lead monoxide (lead oxide) CAS-No. 1317-36-8 2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5 Melamine CAS-No. 108-78-1 6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
Масса нетто ME	0,26 kg
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.	2 000 m
окружающая температура
при эксплуатации	-25 ... +60 °C
при хранении	-40 ... +80 °C
при транспортировке	-40 ... +80 °C
температурная компенсация	-25 ... +60 °C
относительная атмосферная влажность при эксплуатации	10 ... 95 %
Цепь главного тока
число полюсов для главной цепи	3
регулируемый порог срабатывания по току токозависимого расцепителя перегрузки	10 ... 40 A
рабочее напряжение
расчетное значение	690 V
при функции дистанционного сброса при постоянном токе	24 V
при AC-3e расчетное значение макс.	690 V
рабочая частота расчетное значение	50 ... 60 Hz
рабочий ток расчетное значение	40 A
рабочий ток при AC-3e при 400 В расчетное значение	40 A
рабочая мощность
для трехфазного двигателя при 400 В при 50 Гц	5,5 ... 18,5 kW
для трехфазных двигателей при 500 В при 50 Гц	7,5 ... 22 kW
для трехфазных двигателей при 690 В при 50 Гц	11 ... 37 kW
Вспомогательный контур
исполнение вспомогательного выключателя	встроенный
число размыкающих контактов для вспомогательных контактов	1
примечание	для отключения контактора
число замыкающих контактов для вспомогательных контактов	1
примечание	для сообщения "сработал"
число переключающих контактов для вспомогательных контактов	0
рабочий ток вспомогательных контактов при AC-15
при 24 В	4 A
при 110 В	4 A
при 120 В	4 A
при 125 В	4 A
при 230 В	3 A
рабочий ток вспомогательных контактов при DC-13
при 24 В	2 A
при 60 В	0,55 A
при 110 В	0,3 A
при 125 В	0,3 A
при 220 В	0,11 A
Функция защиты/ контроля
класс срабатывания	Регулируется CLASS 5E, 10E, 20E и 30E
исполнение расцепителя тока перегрузки	электронное
порог срабатывания по току защиты от замыканий на землю мин.	0,75 x IMotor
время срабатывания защиты от замыканий на землю в установившемся состоянии	1 000 ms
рабочий диапазон защиты от замыканий на землю относительно уставки тока
мин.	IMotor > Нижнее значение регулирования тока
макс.	IMotor < Верхнее значение регулирования тока x 3,5
Номинальная нагрузка UL/CSA
ток полной нагрузки (FLA) для 3-фазного электродвигателя
при 480 В расчетное значение	40 A
при 600 В расчетное значение	40 A
нагрузочная способность контакта вспомогательных контактов согласно UL	B600 / R300
защита от коротких замыканий
исполнение плавкой вставки предохранителя
для защиты от коротких замыканий главной цепи
при типе координации 1 требуется	gG: 125 A, J: 150 A
при типе координации 2 требуется	gG: 80 A, J: 100 A
для защиты вспомогательного выключателя от короткого замыкания требуется	предохранитель gG: 6 A
Монтаж/ крепление/ размеры
монтажное положение	любой
вид креплений	Установка контакторов
высота	87 mm
ширина	45 mm
глубина	84 mm
необходимое расстояние
до заземленных компонентов
вперед	6 mm
назад	0 mm
вверх	6 mm
вбок	6 mm
вниз	6 mm
до компонентов, находящихся под напряжением
вперед	6 mm
назад	0 mm
вверх	6 mm
вниз	6 mm
вбок	6 mm
Подсоединения/ клеммы
компонент изделия съемная клемма для цепи вспомогательного и оперативного тока	Да
исполнение электрического соединения
для главной цепи	винтовой зажим
для цепи вспомогательного и оперативного тока	винтовой зажим
расположение электрического соединения для главной цепи	сверху и снизу
вид подключаемых сечений проводов для главных контактов
однопроводной	2x (1 ... 2,5 мм²), 2x (2,5 ... 10 мм²)
многопроводной	2x 10 mm²
однопроводной или многопроводной	1x (1 ... 10 мм²), 2x (1 ... 10 мм²)
тонкопроволочный с концевой заделкой кабеля	1x (1 ... 6 мм²), 2 x (1 ... 6 мм²), 1x 10 мм²
вид подключаемых сечений проводов
для вспомогательных контактов
однопроводной	1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
однопроводной или многопроводной	1x (0,5 ... 4 мм²), 2x (0,5 ... 2,5 мм²)
тонкопроволочный с концевой заделкой кабеля	1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,5 мм²)
для проводов американского калибра (AWG) для вспомогательных контактов	1x (20 ... 14), 2x (20 ... 14)
момент затяжки
для главных контактов при винтовом зажиме	2 ... 2,5 N·m
для вспомогательных контактов при винтовом зажиме	0,8 ... 1,2 N·m
исполнение стержня отвертки	Диаметр от 5 до 6 мм
размер шлица отвертки	Pozidriv Gr. 2
исполнение резьбы соединительного болта
для главных контактов	M4
вспомогательных и управляющих контактов	M3
Электрическая безопасность
степень защиты IP с лицевой стороны согласно МЭК 60529	IP20
защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди
Связь/ протокол
тип источника питания по шлюзу IO-Link Master	Нет
Электромагнитная совместимость
наведение кондуктивных помех
вследствие импульса согласно МЭК 61000-4-4	2 кВ (порты питания), 1 кВ (сигнальные порты), соответствуют классу резкости 3
вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5	2 кВ (провод-земля), соответствует классу резкости 3
вследствие линейного перенапряжения согласно МЭК 61000-4-5	1 кВ (провод-земля), соответствует классу резкости 3
вследствие высокочастотного облучения согласно МЭК 61000-4-6	10 В в частотном диапазоне 0,15 ... 80 МГц, модуляция 80 % AM с 1 кГц
наведение полевых помех согласно МЭК 61000-4-3	10 В/m
электростатический разряд согласно МЭК 61000-4-2	контактный разряд 6 кВ / воздушный разряд 8 кВ
Индикация
исполнение индикатора для коммутационного положения	Заслонка
Дополнительная информация
последнее изменение:	04.04.2026
Дата 06.04.2026	Возможны изменения. © Copyright Siemens 2026
