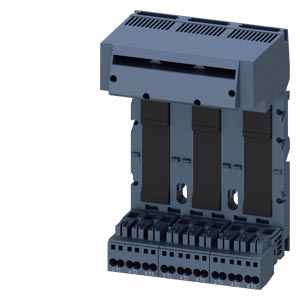

SIEMENS · SIRIUS 3RA6823
3-й блок расширения Подключение основной цепи тока: пружинная клемма 3 разъема для компактных пускателей
114 632 ₸
Технические характеристики 3RA6823-0AC
| Параметр | Значение |
|---|---|
| 3-й блок расширения Подключение основной цепи тока: пружинная клемма 3 разъема для компактных пускателей |
| Общие технические данные | |
| торговая марка изделия | SIRIUS |
| наименование изделия | тройной расширительный блок |
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP20; IP20 с рамной клеммой/ крышкой |
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от вертикального прикосновения пальцем |
| степень загрязнения | 3 |
| число слотов для компактных пускателей | 3 |
| высота над уровнем моря при высоте над уровнем моря макс. | 2 000 |
| окружающая температура | |
| при транспортировке | -55 ... +80 |
| при хранении | -55 ... +80 |
| при эксплуатации | -20 ... +60 |
| вибропрочность | f = 4 … 5,8 Гц; d = 15 мм; f = 5,8 … 500 Гц; a = 2 m/c²; 10 циклов |
| ударопрочность | Полусинусоида a = 6 м/с² при 10 мс; 3 поз. и 3 нег. импульс по всем осям |
| справочный идентификатор | |
| согласно МЭК 81346-2:2009 | K |
| согласно DIN EN 61346-2 | K |
| Цепь главного тока | |
| рабочий ток при переменном токе при 400 В расчетное значение | 63 |
| рабочее напряжение при AC-3 расчетное значение макс. | 690 |
| Монтаж/ крепление/ размеры | |
| вид креплений | Винтовое и защёлкивающееся крепление |
| ширина | 135 |
| высота | 197 |
| глубина | 100 |
| Подсоединения/ клеммы | |
| исполнение электрического соединения для главной цепи | пружинный зажим |
| длина зачистки изоляции для главных контактов | 10 |
| вид подключаемых сечений проводов для проводов американского калибра (AWG) | |
| для главных контактов для отвода со стороны нагрузки | 2 x (16 ... 10), 1 x (16 ... 8) |
| Дополнительная информация | |
| последнее изменение: | 04.04.2026 |
| Дата 06.04.2026 | Возможны изменения. © Copyright Siemens 2026 |
