Siemens 3RA2210-1FA15-2AP0 фидерная сборка

Siemens 3RA2210-1FA15-2AP0
SIEMENS · SIRIUS 3RA2210

фидерная сборка без предохранителей, Реверсивный режим 400 В AC, Типоразмер S00 3,50–5,00 A 230 В перем. тока винтовой зажим для монтажа на DIN-рейку Тип координации 1, Iq = 150 кА 1 НЗ (контактор)

84 861 ₸

Технические характеристики 3RA2210-1FA15-2AP0

Технические данные Siemens 3RA2210-1FA15-2AP0
ПараметрЗначение
Siemens 3RA2210-1FA15-2AP0фидерная сборка без предохранителей, Реверсивный режим 400 В AC, Типоразмер S00 3,50–5,00 A 230 В перем. тока винтовой зажим для монтажа на DIN-рейку Тип координации 1, Iq = 150 кА 1 НЗ (контактор)
Сведения об изделии
торговая марка изделияSIRIUS
наименование изделияРеверсивный пускатель
исполнение изделиядля DIN-рейки или винтового крепления
наименование типа изделия3RA22
заводской номер изделия
контактора, входящего в комплект поставки3RT2015-1AP02
автоматического выключателя, входящего в комплект поставки3RV2011-1FA10
соединительного модуля, входящего в комплект поставки3RA1921-1DA00
электромонтажного комплекта из объема поставки3RA2913-2AA1
Общие технические данные
типоразмер автоматического выключателяS00
типоразмер фидерной сборкиS00
мощность потерь [Вт] при расчетном значении тока
при переменном токе в теплом рабочем состоянии на каждый полюс2,6 W
без тока нагрузки типичный4,2 W
напряжение развязки при степени загрязнения 3 при переменном токе расчетное значение690 V
выдерживаемое импульсное напряжение расчетное значение6 kV
степень защиты NEMAпрочие
ударопрочность согласно МЭК 60068-2-276 g / 11 мс
механический ресурс (циклов) контактора типичный30 000 000
тип классификации1
справочный идентификатор согласно МЭК 81346-2:2019Q
Директива RoHS (дата)10/01/2009
SVHC substance nameLead CAS-No. 7439-92-1
Масса нетто ME0,878 kg
Условия окружающей среды
окружающая температура
при эксплуатации-20 ... +60 °C
при хранении-50 ... +80 °C
при транспортировке-50 ... +80 °C
температурная компенсация-20 ... +60 °C
относительная атмосферная влажность при эксплуатации10 ... 95 %
Цепь главного тока
число полюсов для главной цепи3
исполнение коммутационного контактаэлектромеханический
регулируемый порог срабатывания по току токозависимого расцепителя перегрузки3,5 ... 5 A
рабочее напряжение
расчетное значение690 V
при AC-3 расчетное значение макс.690 V
при AC-3e расчетное значение макс.690 V
рабочая частота расчетное значение50 ... 60 Hz
рабочий ток
при AC-3 при 400 В расчетное значение5 A
при AC-3e при 400 В расчетное значение5 A
рабочая мощность
при AC-3
при 400 В расчетное значение1 500 W
при AC-3e
при 400 В расчетное значение1 500 W
Цепь тока управления/ управление
тип напряжения оперативного напряжения питанияПеременный ток
оперативное напряжение питания при переменном токе
при 50 Гц расчетное значение230 V
при 60 Гц расчетное значение230 V
полная мощность удержания электромагнитной катушки при переменном токе4,2 VA
при 50 Гц4,2 VA
при 60 Гц3,3 VA
коэффициент мощности, индуктивный при мощности удержания катушки0,25
при 50 Гц0,25
при 60 Гц0,25
Вспомогательный контур
дополнение изделия вспомогательный выключательДа
Функция защиты/ контроля
класс срабатыванияCLASS 10
исполнение расцепителя тока перегрузкитермич. (биметалл)
порог срабатывания по току расцепителя тока короткого замыкания мгновенного действия65 A
Номинальная нагрузка UL/CSA
ток полной нагрузки (FLA) для 3-фазного электродвигателя
при 480 В расчетное значение4,8 A
при 600 В расчетное значение5 A
отдаваемая механическая мощность [л. с.]
для 1-фазного двигателя трехфазного тока
при 110/120 В расчетное значение0,25 hp
при 230 В расчетное значение0,5 hp
для 3-фазного электродвигателя
при 200/208 В расчетное значение1,5 hp
при 220/230 В расчетное значение1,5 hp
при 460/480 В расчетное значение3 hp
при 575/600 В расчетное значение5 hp
защита от коротких замыканий
функция изделия защита от коротких замыканийДа
исполнение расцепителя тока короткого замыканиямагнитный
условный ток короткого замыкания (Iq)
при 400 В согласно МЭК 60947-4-1 расчетное значение150 000 A
Монтаж/ крепление/ размеры
монтажное положениевертикальной
вид крепленийвинтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
высота170 mm
ширина90 mm
глубина97 mm
необходимое расстояние
до заземленных компонентов
вперед32 mm
назад0 mm
вверх50 mm
вбок10 mm
вниз10 mm
до компонентов, находящихся под напряжением
вперед32 mm
назад0 mm
вверх50 mm
вниз10 mm
вбок10 mm
Подсоединения/ клеммы
исполнение электрического соединения
для главной цепивинтовой зажим
для цепи вспомогательного и оперативного токавинтовой зажим
Безопасность
функция изделия пригодно для функции безопасностиДа
защита от прикосновения с лицевой стороны согласно МЭК 60529с защитой от вертикального прикосновения пальцем спереди
Связь/ протокол
протокол поддерживается
протокол PROFINET IOНет
протокол PROFIsafeНет
протокол поддерживается протокол интерфейса ASНет
Дополнительная информация
последнее изменение:04.04.2026
Дата 06.04.2026Возможны изменения. © Copyright Siemens 2026

Разрешения и сертификаты

Environment General Product Approval For use in hazardous locations Maritime application

Environmental Confirmations

UL

EAC

ATEX

ABS (American Bureau of Shipping)

BV (Bureau Veritas)

Maritime application other

DNV (Det Norske Veritas)

LR (Lloyds Register)

PRS (Polski Register of Shipping)

RINA (Registro Italiano Navale)

RMRS (Russian Maritime Register)

Confirmation

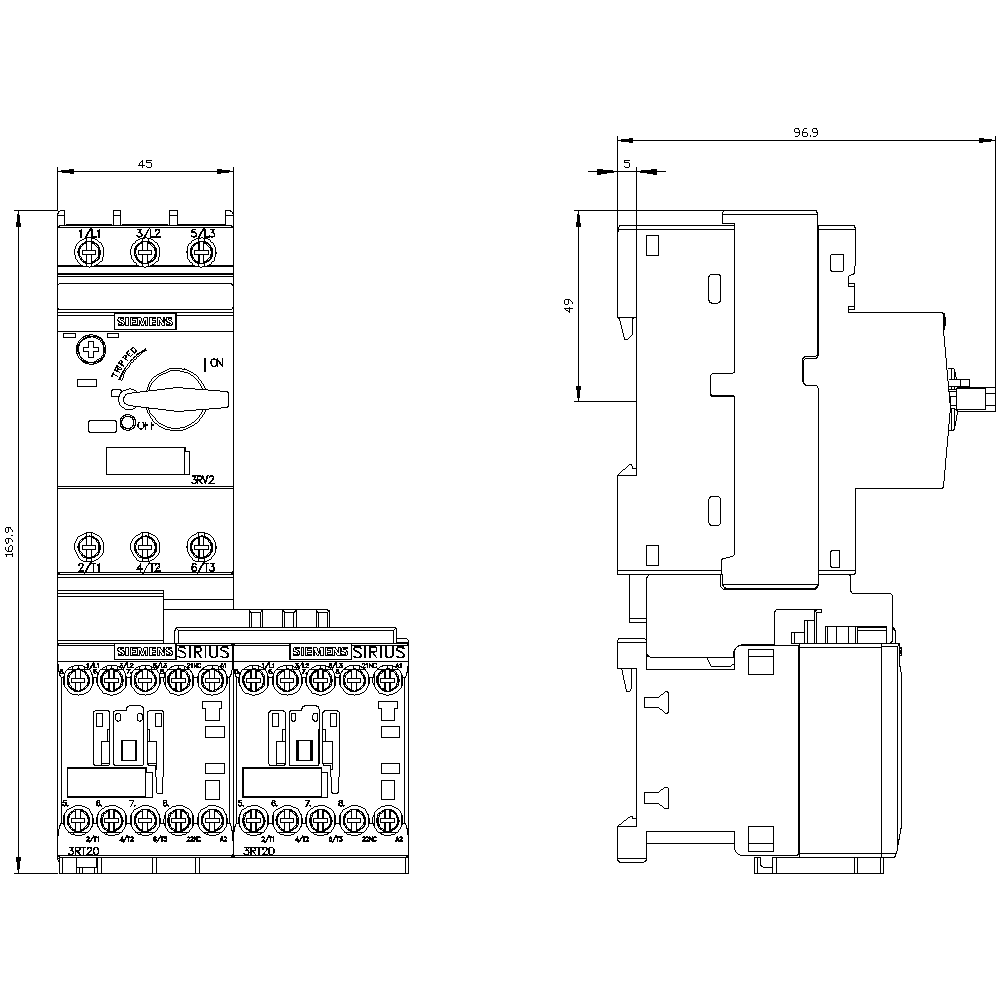

Изображения и чертежи 3RA2210-1FA15-2AP0

Техническое изображение Siemens 3RA2210-1FA15-2AP0Техническое изображение Siemens 3RA2210-1FA15-2AP0Техническое изображение Siemens 3RA2210-1FA15-2AP0
