SIEMENS · SIRIUS 3NH3053
цоколь предохранителя NH разм. 00, 1-пол. 160 A 690 В (1000 В) с рамочной клеммой 50 мм² для защелкивания на DIN-рейке
Запросить цену в WhatsApp ↗
По запросу
Технические характеристики 3NH3053
| Параметр | Значение |
|---|---|
| цоколь предохранителя NH разм. 00, 1-пол. 160 A 690 В (1000 В) с рамочной клеммой 50 мм² для защелкивания на DIN-рейке |
| версия | |
| торговая марка изделия | SENTRON |
| наименование изделия | Системы силовых низковольтных предохранителей |
| исполнение изделия | Основание NH |
| исполнение резьбы гайки | M8 |
| исполнение резьбы соединительного болта | M8 |
| Общие технические данные | |
| число полюсов | 1 |
| типоразмер системы безопасности согласно DIN EN 60269-1 | прочее |
| категория применения | без |
| напряжение питания | |
| напряжение питания | |
| при переменном токе | 690 V |
| при постоянном токе | 440 V |
| Подробнее | |
| компонент изделия откидное устройство | Нет |
| ном. предельная отключающая способность при коротком замыкании (Icu) | |
| при переменном токе расчетное значение | 120 kA |
| при постоянном токе расчетное значение | 25 kA |
| связи | |
| поперечное сечение подключаемого провода на быстродействующем соединении | |
| мин. | 6 mm² |
| макс. | 70 mm² |
| поперечное сечение подключаемого провода на клеммной колодке | |
| мин. | 1,5 mm² |
| макс. | 16 mm² |
| поперечное сечение подключаемого провода на рамной клемме | |
| мин. | 2,5 mm² |
| макс. | 50 mm² |
| поперечное сечение подключаемого провода на штекерном разъеме | |
| мин. | 2,5 mm² |
| макс. | 50 mm² |
| момент затяжки винта для крепления оборудования макс. | 2 N·m |
| момент затяжки при винтовом зажиме макс. | 14 N·m |
| исполнение электрического соединения | Рамочная клемма |
| для главной цепи | рамная клемма |
| Механическая конструкция | |
| высота | 117 mm |
| ширина | 39 mm |
| глубина | 61 mm |
| вид креплений | монтажная шина |
| вид креплений втычной монтаж | Нет |
| Масса нетто ME | 128 g |
| Дополнительная информация | |
| последнее изменение: | 12.04.2025 |
| Дата 18.03.2026 | Возможны изменения. © Copyright Siemens 2026 |
Разрешения и сертификаты
| Environment | General Product Approval | Test Certificates | |||
|
Environmental Confirmations |
Environmental Confirmations |
Confirmation |
|
|
Special Test Certificate |
| Maritime application | other | ||||
|
|
|
Confirmation |
Miscellaneous |
||

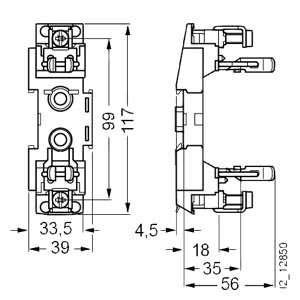

Изображения и чертежи 3NH3053
Техническая документация по 3NH3053
- Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC - устройства для защиты, коммутации, измерений и контроля»язык: RU, размер: 11.63 Мб, страниц: 338
- Руководство по конфигурированию/установке «Система продохранителей Fuse Systems Siemens - руководство по конфигурированию»язык: EN, размер: 4.46 Мб, страниц: 160
