Частотные преобразователи Siemens Sinamics G120P

Sinamics G120P преобразователь частоты. Обзор

Модульная конструкция частотных регуляторов Siemens Sinamics G120P и широкий набор различных функций, а так же исполнения со степенью защиты IP20 и IP54 делают данный преобразователь частоты оптимальным для применений HVAC (Heating, Ventilation and Air Conditioning). Частотный преобразователь G120P состоит из модуля управления (Control Unit) и силового модуля (Power Module). Для управления и настройки параметров так же применяется панель управления IOP или BOP. Двигатель подключают к силовому модулю. Модуль управления управляет работой силового модуля. Преобразователи G120P выпускают в диапазоне мощностей от 0.37 до 90 кВт.

Для настройки регулятора частоты Sinamics G120P с помощью персонального компьютера рекомендуется использовать программное обеспечение Starter или Sizer. Копирование параметров с одного привода на другой можно выполнить с помощью панелей оператора (BOP и IOP) или с помощью MMC карты памяти. К ПК частотный преобразователь Синамиск G120P подключается при помощи USB.

Привод G120P имеет ряд полезных функций, которые делают его удобным для управления насосами и вентиляторами: автоматическое включение после пропадания питания, режим энергосбережения (ECO), гибернация для запуска или остановки двигателя, перезапуск на лету, каскадирование двигателей.

Для управления режимами работы привод имеет встроенные ПИД-регуляторы (для технологического процесса, контроля уровня, давления, расхода). В приводе реализован расширенный аварийный режим. Режим работы при пожаре, когда преобразователь частоты не будет отключаться при возникновении некоторых типов ошибок, из-за появления которых в обычном режиме он бы выключился. Привод имеет двухзонное или многозонное регулирование, например, контроль температуры в нескольких помещениях. Регулятор частоты вращения G120P имеет режим байпас, программируемые таймеры (часы реального времени). Так же в приводе есть встроенный ПЛК и наличие свободно программируемых функциональных блоков и таймеров позволяет выполнять локальную автоматизацию с помощью только преобразователя частоты.

Видеопрезентации Sinamics g120p

Таблица выбора компонентов SINAMICS G120P (инструкция)

Оглавление

• Скачать таблицу выбора Sinamics G120P
• Приводная техника SINAMICS
• SINAMICS G120P
• Выбор преобразователя частоты
• Пример выбора

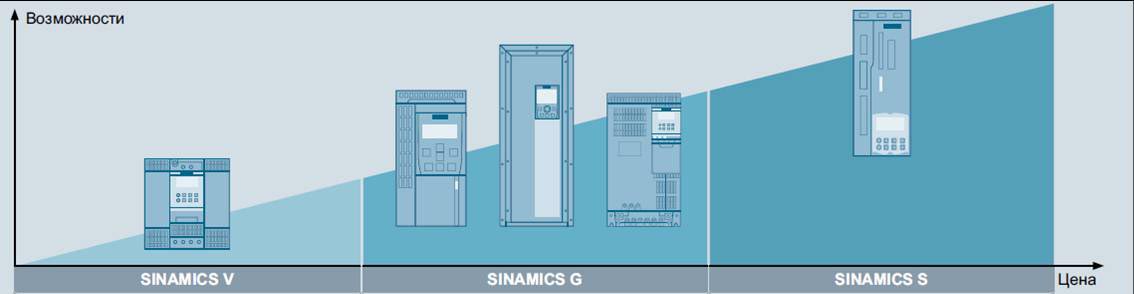

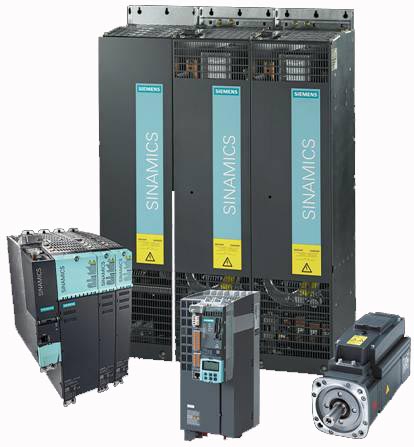

Приводная техника SINAMICS

• SINAMICS V

  Эти преобразователи содержат только необходимые для выполнения основных функций аппаратные и программные компоненты. Следствием этого является высокая надежность при одновременной низкой стоимости. Управление осуществляется непосредственно на преобразователе без использования дополнительного ПО для инжиниринга. SINAMICS V предназначен в первую очередь для решения задач, не требующих специальных знаний в области приводной техники.

• SINAMICS G

  В работе преобразователи SINAMICS G демонстрируют все свои сильные технологические стороны. Это и спектр мощностей от 0,12 до 400 кВт. И единая упрощенная концепция управления, значительно сокращающая затраты на обучение и сервисное обслуживание. Не последнюю роль в выборе SINAMICS G играет и оптимальное соотношение цены и производительности.

• SINAMICS S

  Преобразователи SINAMICS S предназначены для решения сложных задач в области машиностроения и производства промышленного оборудования, а также для различных задач управления перемещениями. Важная особенность: максимальная совместимость в области инжиниринга.

Основные сферы применения приводной техники В зависимости от сферы применения, в семействе SINAMICS для каждой задачи привода имеется оптимально подобранная модификация

Насосы, вентиляторы, компрессоры

Перемещение

Переработка

Обработка

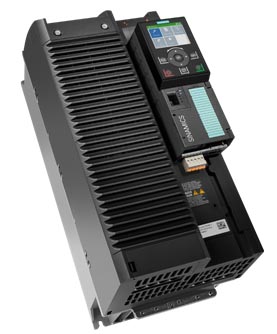

Cпециалист по работе с насосами, вентиляторами и компрессорами: Siemens SINAMICS G120P

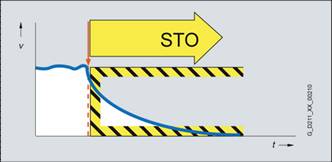

В зависимости от сферы применения, в семействе SINAMICS для каждой задачи привода имеется оптимально подобранная модификация Напряжение питания: 3AC 400В; 3AC 690В Мощность: от 0,37 до 250 кВт Работа: с асинхронными двигателями Функции безопасности: STO

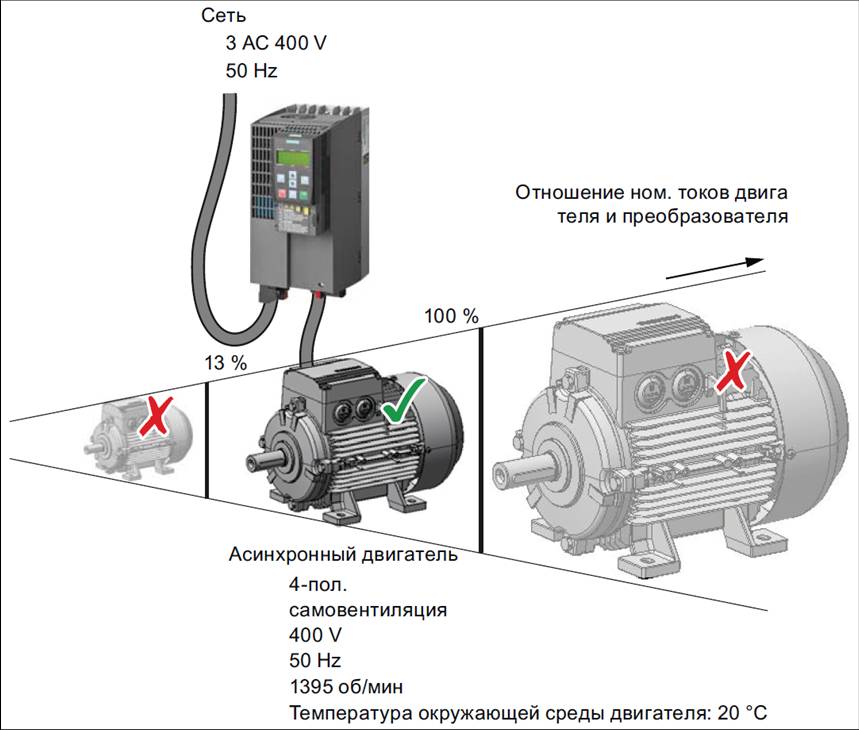

Выбор преобразователя частоты

Номинальный ток двигателя должен лежать в диапазоне 13 % … 100 % номинального тока преобразователя. Пример: с преобразователем с номинальным током 10,2 A могут работать асинхронные двигатели, номинальные токи которых лежат в диапазоне 1,3 A … 10,2 A.

Пример выбора SINAMICS G120P

Сначала скачайте таблицу выбора Sinamics G120P

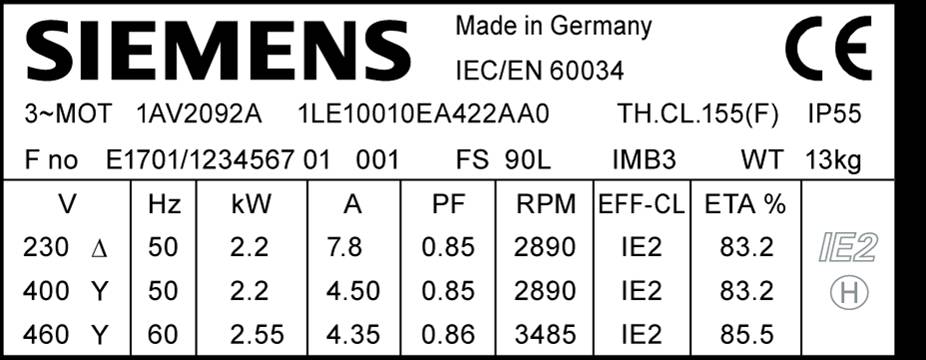

ЗАПРОС: Необходим преобразователь частоты для насоса (см. шильдик) со степенью защиты IP55. Панель оператора на русском языке. Протокол связи – PROFINET. Необходим ЭМС-фильтр класса B. И карта памяти для копирования параметров. Подключение двигателя: 400В (“звезда”).

Так же прошу предложить комплект подключения преобразователя частоты к ПК.

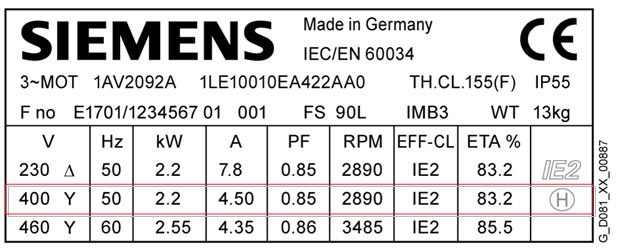

РЕШЕНИЕ: Выбираем преобразователь частоты по номинальному току двигателя (In = 4,5 А). Рассматривает “Лёгкий режим работы (LO)”.

РЕШЕНИЕ: Учитываем все требования клиента:

• Номинальное напряжение: 3AC 380 ... 480 В
• Степень защиты: IP55
• Номинальная мощность (LO): 2,2 кВт
• Номинальная ток (LO): 5,9 А
• Протокол связи: PROFINET
• Панель оператора: IOP-2

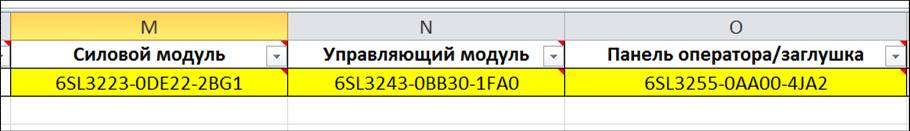

РЕШЕНИЕ: Получаем:

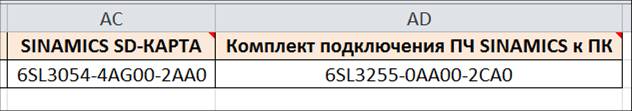

А так же дополнительно:
