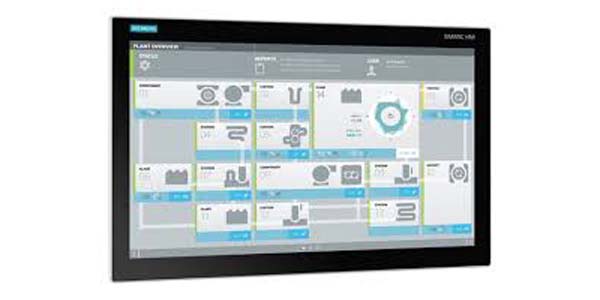

Тонкие клиенты для промышленности Siemens SIMATIC HMI Industrial Thin Client

SIMATIC Industrial Thin Client. Промышленные тонкие клиенты

SIMATIC ITC (Industrial Thin Client) - это приборы оперативного управления и мониторинга, ориентированные на работу в режиме “тонких” клиентов. На их основе могут создаваться удаленные терминалы промышленных и офисных компьютеров, а также Sm@rtServer совместимых панелей операторов. Связь с главным компьютером/ панелью оператора выполняется через сеть PROFINET/ Industrial Ethernet или установкой непосредственного Ethernet соединения с ведущей станцией.

Удаленные терминалы позволяют получать доступ к программному обеспечению и данным ведущей станции, отображать изображения с ее экрана, выполнять редактирование документов, вводить управляющие воздействия и т.д. Для выполнения этих операций не требуется установка дополнительного программного обеспечения или специального конфигурационного проекта.

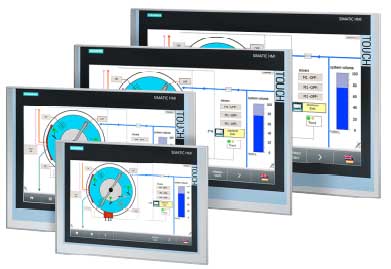

Конструктивно SIMATIC ITC выполнены в виде панелей операторов с широкоформатными сенсорными цветными TFT дисплеями диагональю 12”, 15”, 19” или 22”. Фронтальная панель приборов имеет степень защиты IP65, остальная часть корпуса выполнена со степенью защиты IP20. С помощью дополнительного защитного покрытия степень защиты фронтальной панели может быть доведена до уровня IP65.

Для ввода информации может использоваться как встроенная сенсорная клавиатура панели, так и внешняя клавиатура или мышь, подключаемые к интерфейсу USB. Для одновременного подключения нескольких устройств можно использовать промышленный USB Hub 4. Все действия, выполняемые с клавиатуры или с помощью мыши, отображаются как на экране тонкого клиента, так и на экране ведущей станции.

Панели SIMATIC ITC оснащены:

• гнездом RJ45 для подключения к Ethernet/ PROFINET, 10/ 100/ 1000 Мбит/с;
• двумя портами USB 2.0 (Host) с током нагрузки до 500 мА;
• 2-полюсным гнездом для подключения цепи питания =24 В;
• встроенной кнопкой сброса прибора на заводские настройки;
• цветным широкоформатным TFT дисплеем и аналоговой резистивной клавиатурой

Отсутствие подвижных частей, степень защиты фронтальной панели IP65 и высокая стойкость к вибрационным, ударным и электромагнитным воздействиям позволяет устанавливать SIMATIC ITC непосредственно на промышленном оборудовании.

Существенным достоинством панелей SIMATIC Thin Client является простота ввода в эксплуатацию. Все операции сводятся к простому конфигурированию панели с указанием ее IP адреса, IP адреса ведущей станции и определения дополнительных параметров, состав которых зависит от требуемого режима работы тонкого клиента. Доступ к панели может быть защищен паролем.

При необходимости панель можно вернуть к заводским настройкам с помощью встроенной в него кнопки. Для исключения возможности случайного сброса параметров настройки кнопка сброса вынесена на корпус панели и недоступна с его фронтальной панели.

Тонкие клиенты SIMATIC ITC могут настраиваться на работу в режиме:

• Sm@rtServer клиента для доступа к данным приборов человеко-машинного интерфейса, оснащенных опциональным обеспечением Sm@rtServer;
• RDP клиента для обеспечения доступа к программам Windows с использованием протокола RDP (Remote Desktop Protocol);
• NC клиента для обеспечения доступа к программам Windows с использованием протокола VNC (Virtual Network Computing);
• SINUMERIK TCU (Thin Client Unit) для обеспечения доступа к данным блоков управления SINUMERIK PCU/NCU;
• Web клиента (HTML) для обеспечения доступа к Web серверу (например, к Web серверу контроллера SIMATIC S7 или к интранету).

Применение промышленных тонких клиентов не требует установки дополнительного программного обеспечения и лицензирования. Настройка параметров может выполняться на локальном уровне с помощью встроенного в прибор мастера конфигурирования или дистанционно с помощью программного обеспечения RCC (Remote Configuration Center).

Промышленные тонкие клиенты могут использоваться для решения следующих задач:

• Отображение и запуск Web контента на Web сервере (например, в контроллере SIMATIC S7, интернете или интранете) с помощью встроенного Web браузера.
• Запуск проекта WinCC на другом приборе человеко-машинного интерфейса или на компьютере через Sm@rtServer.
• Запуск HMI приложений (например, WinCC), офисных приложений (например, Excel) или SAP с использованием протокола RDP.
• Дистанционная работа с компьютером с использованием протокола VNC.
• Оперативное управление и мониторинг систем числового программного управления SINUMERIK.

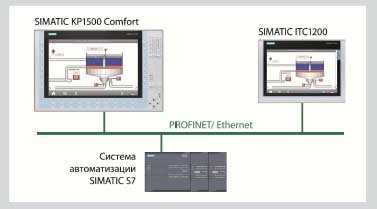

Клинет Sm@rtServer

В режиме клиента Sm@rtServer промышленный тонкий клиент обеспечивает возможность получения доступа к проекту WinCC (TIA Portal) или WinCC flexible с дополнением Sm@rtAccess ведущего компьютера или панели оператора. В этом случае тонкий клиент способен отображать изображения с экрана ведущей станции, выполнять все действия по мониторингу и управлению производственным процессом. Он превращается в дополнительное рабочее место оператора, которое использует для своей работы проект главной станции. На период выполнения операций управления с ведущей станции автоматически блокируются функции управления с тонкого клиента. При этом функции отображения информации поддерживаются в полном объеме.

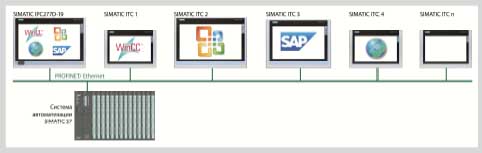

RDP доступ к серверу

На основе протокола RDP тонкие клиенты способны обращаться к серверу и получать доступ к различным компьютерным приложениям. Например:

• WinCC/ Web Navigator
  • SIMATIC ITC используется как интернет браузер для получения доступа к серверу WinCC/ Web Navigator в режиме Web Navigator клиента. На сервере должна присутствовать операционная система Windows Server 2003 или 2008.
• Доступ к офисным приложениям или SAP на сервере с операционной системой:
  • Windows Server 2003 Каждый тонкий клиент может использоваться для работы с собственным приложением на сервере.
  • Windows XP/ Windows 7 Для работы с нужным приложением используется только один тонкий клиент. Остальные приборы блокируются.

При работе с офисными приложениями обеспечивается возможность не только просмотра, но и редактирования соответствующих документов.

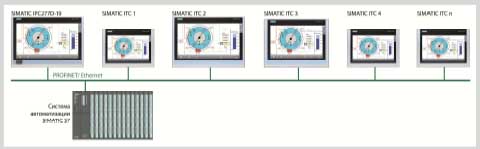

VNC доступ к серверу

VNC доступ подобен RDP доступу, однако все тонкие клиенты работают с одним и тем же приложением на компьютере и отображают одну и ту же информацию.

Web браузер

Через встроенный Web браузер промышленные тонкие клиенты способны получать доступ к просмотру интернет страниц. Эта особенность может оказаться полезной для просмотра технической документации, получения доступа к просмотру результатов диагностики аппаратуры с встроенным Web интерфейсом, получения информации о наличии запасных частей и т.д.
